18 May Rango de Equipos Insitec
Insitec Malvern | Análisis Tamaño Partículas | En Línea
Los sistemas Insitec de Malvern proporcionan el análisis continuo del tamaño de las partículas en línea necesario para un monitoreo y control eficaz y económico de los procesos industriales. Adecuados para una amplia variedad de flujos de procesamiento, desde polvos secos hasta lechadas calientes y pegajosas, sprays y emulsiones, ya sea miligramos de material o cientos de toneladas por hora.
Los sistemas Insitec miden las partículas en el rango de tamaños de 0.1 micras a 2.5 mm, proporcionando análisis completo de distribuciones de tamaño de partículas en tiempo real.

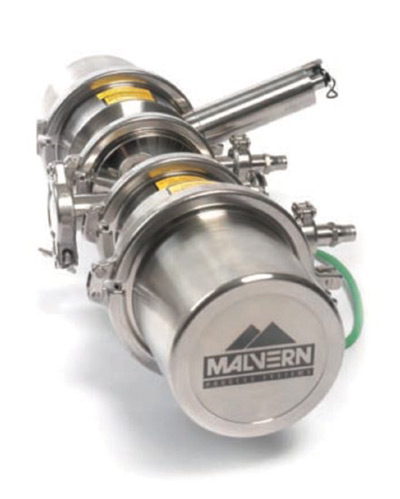

INSITEC DRY: Análisis de Polvos Secos
Características Generales
Creados para resistir los rigores de los entornos de procesamiento, los analizadores de tamaño de partículas Insitec en seco utilizan la tecnología de difracción láser para medir las partículas en el rango de tamaños de 0.1 a 2500 µm.
El Insitec en seco puede configurarse para adaptarse a prácticamente cualquier procesamiento de particulado en seco, proporcionando monitoreo y control en tiempo real, las 24 horas, los 7 días de la semana, con opciones para:
- Entornos peligrosos con zonas de polvo
- Entornos peligrosos con zonas de polvo o gas
- Aplicaciones móviles
- Materiales abrasivos
- Procesos farmacéuticos
Aplicaciones del Insitec Dry
Los analizadores de tamaño de partículas en línea Insitec en seco proporcionan mediciones de tamaño de partículas completamente automatizadas, en tiempo real, o manuales en la línea, durante procesamientos continuos y por lotes, con flujos neumáticos o alimentación por gravedad.
Se utilizan para monitorear y controlar procesamientos que van desde polvos abrasivos a granel, hasta alimentos, productos químicos finos y productos farmacéuticos con estrictos estándares de higiene y sujetos a controles regulatorios muy rigurosos.
Características Estándar del Insitec Dry
Cada sistema Insitec en seco ofrece:
- Equipo de modelo base fabricado a estándares GAMP5 y compatible con requisitos de CIP/SIP para cumplir con especificaciones de fabricación específicas
- Software fácil de usar y operación completamente automatizada para minimizar requisitos de capacitación
- Integración con plataformas de control existentes para simplificar desarrollo de protocolos de control automáticos
- Confiabilidad >95% con escaso tiempo de inactividad y mantenimiento mínimo
Principios de Funcionamiento
Todas las instalaciones de Insitec están adaptadas a los requisitos únicos de la aplicación, variando desde sistemas sencillos en línea de alimentación manual hasta soluciones completamente automatizadas validadas para monitoreo continuo y control de diversas variables.
Tres componentes vitales para el éxito:
1. La interfaz de procesamiento: Asegura que muestras representativas se entreguen de forma automática y consistente a la zona de medición.
2. La medición de muestras: Utiliza difracción láser para medición rápida en menos de un segundo, proporcionando monitoreo instantáneo.
3. La presentación de datos: Software potente (Link II y RTSizer) integra datos en plataformas de control existentes.
Algoritmos Patentados de Dispersión Múltiple
Los algoritmos patentados de dispersión múltiple asociados con todos los sistemas Insitec garantizan que los cambios en los informes de tamaño de partículas sean siempre confiables y reales, incluso cuando la concentración varía durante operación rutinaria.
Estos algoritmos corrigen matemáticamente el efecto dependiente de la concentración, haciendo que las mediciones sean firmemente independientes de la concentración de la muestra.
Variantes Especializadas del Insitec Dry

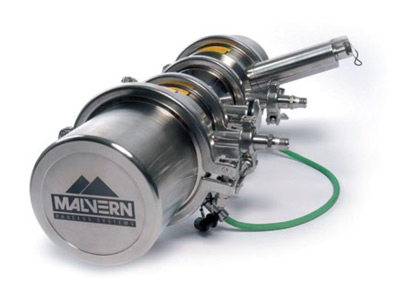

Para Entornos Peligrosos con Zonas Polvorientas (ATEX Zona 22):
Analizador con aprobación ATEX categoría 3, diseñado en conformidad con IEC 61241. Con marca CE y certificación ATEX (Ex II 3 D EEx tD A22 IP65 T120°C) para su uso en áreas con clasificación 22.
Para Entornos Peligrosos con Gas o Polvo (ATEX Zona 0/1/2 o 20/21/22):
Primer analizador de tamaño de partículas en línea intrínsecamente seguro ATEX/FM del mundo. Con certificación ATEX (Ex ia IIC T4 Ga, Ex op es IIC T4 Ga, Ex ta IIIC T100°C Da) y credencial FM para uso en zonas con gas o polvo.

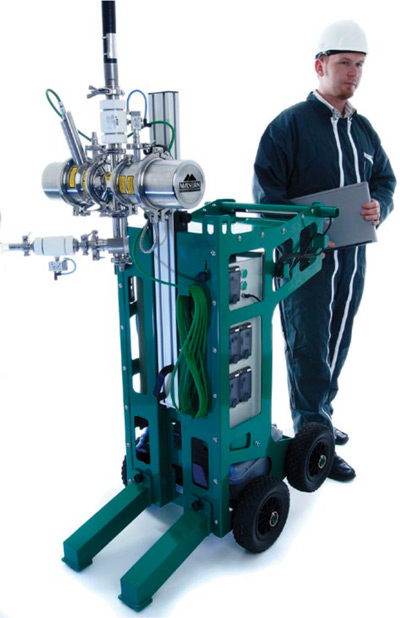

Medición Móvil – Insitec Voyager:
Analizador móvil de difracción láser que mide partículas de 0.1 a 2500 µm. Fácil de conectar a cualquier línea de proceso, especialmente útil para puesta en marcha, estudios de optimización e instalaciones con varias líneas.
Insitec Voyager proporciona:
- Mediciones de tamaño completamente automatizadas en tiempo real o manuales
- Datos para apoyar puesta en marcha y optimización de procesos
- Evaluación de potencial beneficio de instalador analizador dedicado
- Operación independiente o integrada en planta de procesamiento
Para Materiales Abrasivos:
Sistemas diseñados para funcionamiento confiable a largo plazo con materiales altamente abrasivos tales como cemento, carbón pulverizado, carburo de silicio y minerales. Incluye opción de laboratorio resistente.

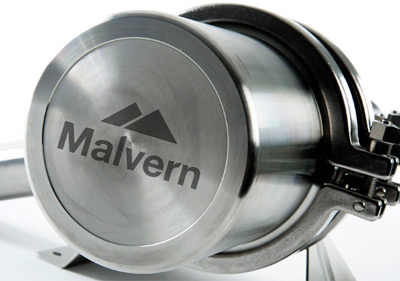

Para Procesos Farmacéuticos:
Solución PAT (Process Analytical Technology) robusta y probada para medición de partículas en rango de 0.1 a 2500 µm. Cumple con estrictas normas de higiene y controles reglamentarios farmacéuticos.
Insitec Voyager Pharma es una unidad móvil con conexiones pulidas y estructura fácil de limpiar, ofreciendo excelente flexibilidad para aplicar PAT en entornos de planta piloto.

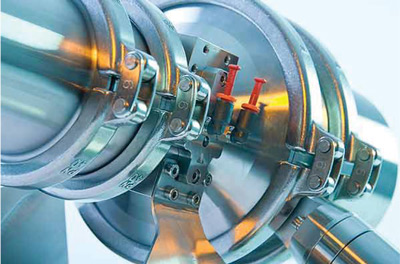

INSITEC WET: Análisis de Suspensiones y Lechadas
Características Generales del Insitec Wet
Creados para resistir los rigores de los entornos de procesamiento, los analizadores de tamaño de partículas Insitec en húmedo utilizan la tecnología de difracción láser para medir las partículas en el rango de tamaños de 0.1 a 2500 µm en emulsiones, suspensiones y lechadas.
El Insitec en húmedo puede configurarse para adecuarse a prácticamente cualquier procesamiento de particulado en húmedo, proporcionando monitoreo y control en tiempo real, las 24 horas, los 7 días de la semana.
Aplicaciones del Insitec Wet
Los analizadores de tamaño de partículas Insitec en húmedo proporcionan mediciones de tamaño de partículas completamente automatizadas, en tiempo real, o manuales en la línea, en procesamientos húmedos continuos y por lotes.
Se utilizan para monitorear y controlar suspensiones, emulsiones y lechadas en diversas industrias, desde flujos minerales calientes y pegajosos, altamente concentrados hasta emulsiones farmacéuticas de lípidos diluidos.
Características Estándar del Insitec Wet
Cada sistema Insitec Wet ofrece:
- Equipo de modelo base fabricado a estándares GAMP5 y compatible con requisitos de CIP/SIP
- Software fácil de usar y operación completamente automatizada
- Integración con plataformas de control existentes
- Confiabilidad >95% con escaso tiempo de inactividad y mantenimiento mínimo
Control de Concentración Completamente Automatizado
Una solución integrada que combina sensor de tamaño de partículas por difracción láser con control de concentración totalmente automatizado para medición húmeda continua en línea de partículas en procesos continuos o por lotes.
Sistema de dilución dual:
1. Dispositivo de dilución previa: Cámara de vidrio con agitador neumático y sensores de nivel para control del volumen de dilución.

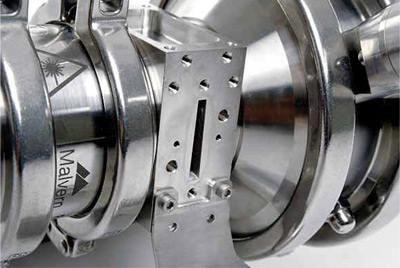

2. Dispositivo de dilución en cascada: Diseño patentado basado en venturi coaxial donde la relación de dilución se controla mediante cantidad de etapas y dimensiones de flujo interno.
Ventajas del sistema de dilución:
- Minimiza uso de diluyente mientras logra concentración adecuada
- Evita “golpe de dilución” (alteración irreversible de muestra)
- Disolvente (agua) normalmente reciclado para minimizar desechos
- Superficies uniformes pulidas para evitar acumulación de partículas
Muestreo Representativo en Línea
Para aplicaciones en línea, muestreo representativo del flujo del proceso se consigue mediante válvula de muestreo transversal con opciones de cortes de muestra (0.98, 1.4, 1.9 y 2.5 cc) con actuador neumático y solenoide de control eléctrico.
El flujo a través del circuito de la muestra es continuo, eliminando posible desfase en el sistema y reduciendo probabilidad de bloqueos. Todas las piezas húmedas cumplen con 316SS y PTFE.
Variantes Especializadas del Insitec Wet

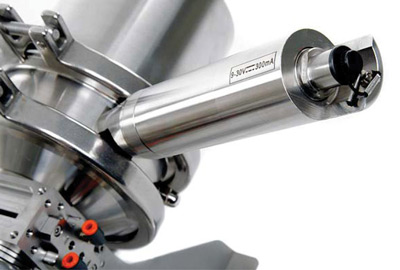

Para Procesos Farmacéuticos:
Solución PAT robusta y probada para medición de partículas en rango de 0.1 a 2500 µm en procesamientos húmedos farmacéuticos.
Para Entornos con Zonas Peligrosas:
Analizador por difracción láser intrínsecamente seguro con aprobación ATEX para monitoreo en entornos peligrosos con gas o polvo (zonas 0, 1, 2 o 20, 21, 22).
Configuración Personalizada:
Sensor de dimensionamiento de partículas de longitud de ruta variable que proporciona máxima flexibilidad para aplicaciones que incluyen alta temperatura o presión, cargas de sólidos altas o variable.
Soluciones de Socios – PSI 500:
Analizador de tamaño de partículas de lodo continuo totalmente automatizado para aplicaciones de minería y minerales, desarrollado con Outotec. Control de concentración integrado y automatizado que mide distribuciones completas a velocidad de una por minuto.

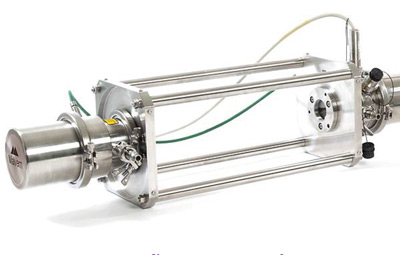

INSITEC SPRAY: Análisis de Sprays y Aerosoles
Características del Insitec Spray
Creado para resistir los rigores de los entornos de procesamiento, Insitec Spray utiliza la tecnología de difracción láser para medir gotitas y partículas secas que van desde 0.1 µm hasta 2500 µm. Capaz de medir incluso los sprays y aerosoles de más alta concentración, Insitec Spray proporciona monitoreo y control en tiempo real las 24 horas, 7 días a la semana.
Aplicaciones del Insitec Spray
Los analizadores de tamaño de partículas Insitec Spray proporcionan mediciones de tamaño de partículas completamente automatizadas, en el lugar de trabajo y en tiempo real para sprays y aerosoles.
Se utilizan para:
- Monitorear condiciones en túneles de viento y cámaras atmosféricas
- Caracterizar aerosoles domésticos y productos para cuidado personal
- Monitorear procesos por lotes y continuos, como secado por atomización
Características Estándar del Insitec Spray
Cada sistema Insitec Spray ofrece:
- Equipo de modelo base fabricado a estándares GAMP5 y compatible con requisitos de CIP/SIP
- Software fácil de usar y operación completamente automatizada
- Integración con plataformas de control existentes
- Confiabilidad >95% con escaso tiempo de inactividad
Variantes Especializadas del Insitec Spray
Dimensionamiento Personalizado para Pulverizaciones y Aerosoles:
Sensor de dimensionamiento de partículas de longitud de ruta variable que proporciona máxima flexibilidad para aplicaciones de pulverizaciones y aerosoles, con opción intrínsecamente segura para entornos con clasificación de zona peligrosa.
Para Flujos de Polvo No Confinado:
Sensor de dimensionamiento de partículas de longitud de ruta variable para monitoreo continuo de polvos que fluyen libremente, no confinados por naves o tuberías. Adecuado para medición de 0.1 a 2500 µm.
Para Procesos Farmacéuticos:
Solución PAT robusta y probada para medición de partículas en rango de 0.1 a 2500 µm. Se puede configurar para medir pulverizaciones y aerosoles en la mayoría de los procesos, con opciones para entornos peligrosos.
Software de Integración y Control
Link II Software
El software Link II de Malvern proporciona la funcionalidad necesaria para integrar un equipo Insitec en el sistema de control existente y automatizar el control del procesamiento.
Características:
- Operación del analizador desde PC dedicada o desde emuladores de control existentes
- Integración no limitada a Insitec: facilita integración con otros tipos de instrumentos
- Simplifica control de diversas variables
RTSizer Software
El software RTSizer presenta los datos de medición de manera clara y accesible. Los informes de resultados pueden personalizarse de acuerdo con la industria y normas del cliente, para mejorar flujo de información.
Usos de datos Insitec:
- Mejorar comprensión de los procesos
- Proporcionar detección instantánea de alteraciones
- Apoyar optimización total del procesamiento
- Automatizar control de procesamiento
Dado que se informa de distribuciones completas de tamaños de partículas, monitoreo y control pueden basarse en cualquier fracción de tamaños de interés: finos, fracciones de 3 a 30 micras, o cantidad de material de más de 200 micras.
Especificaciones Técnicas Generales Insitec
Rango de Medición: 0.1 µm a 2500 µm
Tecnología: Difracción láser
Tiempo de Medición: <1 segundo para distribuciones completas
Independencia de Concentración: Algoritmos patentados de dispersión múltiple
Confiabilidad: >95% con mantenimiento mínimo
Estándares de Cumplimiento: GAMP5, CIP/SIP, cGMP, ATEX (variantes), FDA 21 CFR Parte 11 (opciones)
Configuración: Manual a completamente automatizada
Integración: Compatible con plataformas de control existentes
