Cámaras Termográficas Testo: Detección de fiebre en tiempo real

Una cámara termográfica es un instrumento de medición que genera una imagen en colores que representan temperaturas, en tiempo real, a partir de mediciones de energía irradiada superficialmente. Esta técnica permite obtener mediciones de temperatura sin entrar en contacto con la superficie que se está midiendo, de forma segura, pasiva y a distancia. Bajo esta premisa, las cámaras termográficas no solo tienen probadas aplicaciones en mantenimiento eléctrico y edilicio, sino que también son de gran aplicación en otros ámbitos gracias a su versatilidad.

Aplicación en detección de temperaturas corporales elevadas

Una de estas aplicaciones es la detección de temperaturas corporales elevadas. Es posible separar inmediatamente en un grupo de personas a aquellas que tengan temperatura corporal más elevada que el resto, ya sea en edificios públicos, aeropuertos, estaciones o ingresos a planta. De esa manera, esos individuos pueden ser evaluados luego mediante termómetros de contacto para detectar si tienen fiebre.

En estos tiempos de movilidad en crecimiento, las infecciones no se detienen en los límites fronterizos. Ya tenemos la experiencia del ébola, el SARS o el coronavirus. Por esta razón, reconocer oportunamente las personas que representan un riesgo en grandes aglomeraciones de gente, es de gran interés para la salud pública. Los operadores de instalaciones fuertemente concurridas tales como aeropuertos, centros comerciales o estadios asumen una gran responsabilidad con respecto a la protección contra epidemias.

¿Por qué medir la fiebre mediante termografía?

Un indicador importante sobre la presencia de una infección es una temperatura corporal elevada (en comparación con otras personas en su entorno), conocida comúnmente como fiebre. La termografía es el método ideal para escanear individuos o grandes multitudes de personas. Para ello se mide la temperatura del ángulo interno del ojo y se activa una alarma cuando se detecta una divergencia. De este modo es posible reconocer personas con una temperatura corporal elevada de forma rápida y fiable así como separarla para un control más exacto.

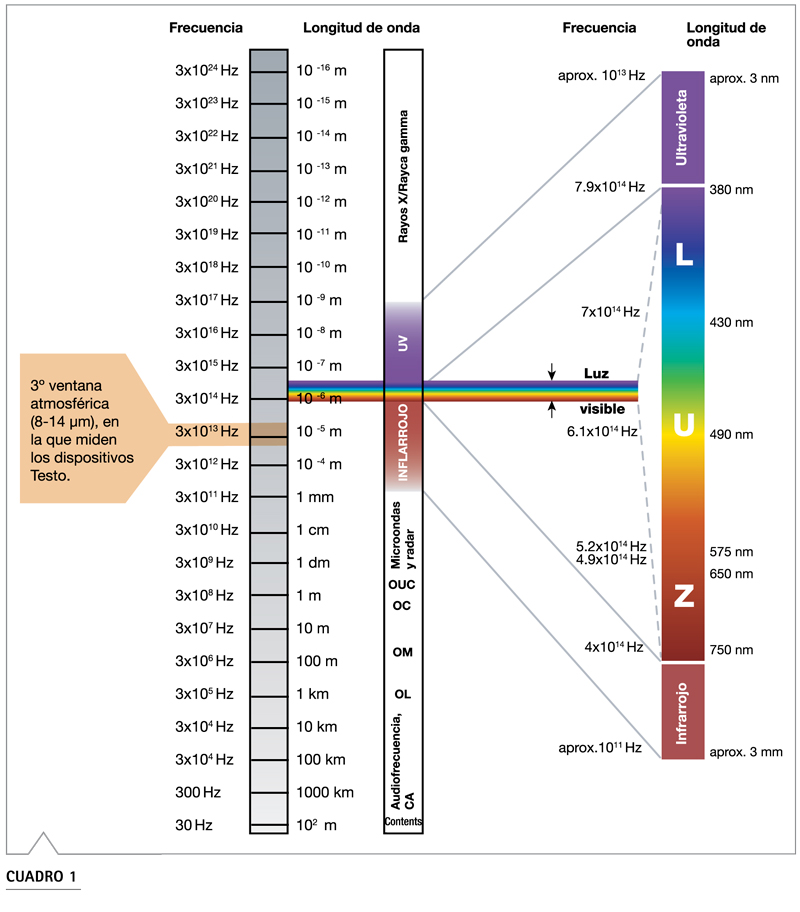

Principio de funcionamiento de cámaras termográficas

Las cámaras termográficas poseen detectores matriciales sensibles a la energía irradiada por las superficies en el rango de infrarrojos de las ondas electromagnéticas. Absolutamente todos los objetos por encima del cero absoluto emiten energía infrarroja de forma superficial, y esta energía puede ser detectada por los detectores IR de las cámaras. A partir de esos valores de energía que recibe el detector por unidad de área, la cámara calcula el valor correspondiente de temperatura. Esto lo realiza para cada uno de los píxeles de la matriz. De forma análoga a como una cámara digital de fotos captura información de color para cada píxel de la imagen, las infrarrojas guardan información de la temperatura correspondiente a cada píxel.

La cámara termográfica puede medir y marcar de forma instantánea la máxima temperatura en pantalla, al apuntar a una persona. Como el detector solamente recibe radiación y no requiere emitir nada para poder medir, es seguro apuntar a personas y es seguro realizar la medición en la cara de las personas también.

Consideraciones para medir e interpretar resultados

Configuración de emisividad

Configurar en la cámara una emisividad de 0.98. La emisividad es el valor que usa la cámara para convertir los valores de energía provenientes de distintas superficies en valores de temperatura. Para el caso de la piel, este valor resulta adecuado sin demasiada variabilidad.

Diferencia entre temperatura superficial e interna

La temperatura superficial de la piel no es la temperatura interna corporal. La temperatura de la piel suele ser más baja y depende de varios factores, como por ejemplo la temperatura ambiente y el viento.

Ajuste de escala de temperatura

Es conveniente fijar los límites inferior y superior de la escala en la cámara de forma acorde a la temperatura ambiente y la temperatura máxima a verificar de la cámara para tener una referencia fija de temperatura. Por ejemplo, pueden fijarse esos valores entre temperatura ambiente y 40°C respectivamente. Todos los valores de temperatura de la piel deben caer dentro de ese rango, de esa forma el contraste de colores de temperatura entre los individuos resultará máximo entre los sanos y de temperatura elevada.

Determinación de umbral límite

Se deberá elegir un umbral límite adecuado de tolerancia para considerar a la persona como de temperatura elevada. Dicho valor límite deberá ser un diferencial con respecto al valor promedio de varias personas sanas en las mismas condiciones (mismo ambiente) y no un valor absoluto de temperatura corporal, puesto que las temperaturas superficiales varían según la temperatura del lugar y no son la temperatura interna corporal.

Protocolo de evaluación y confirmación

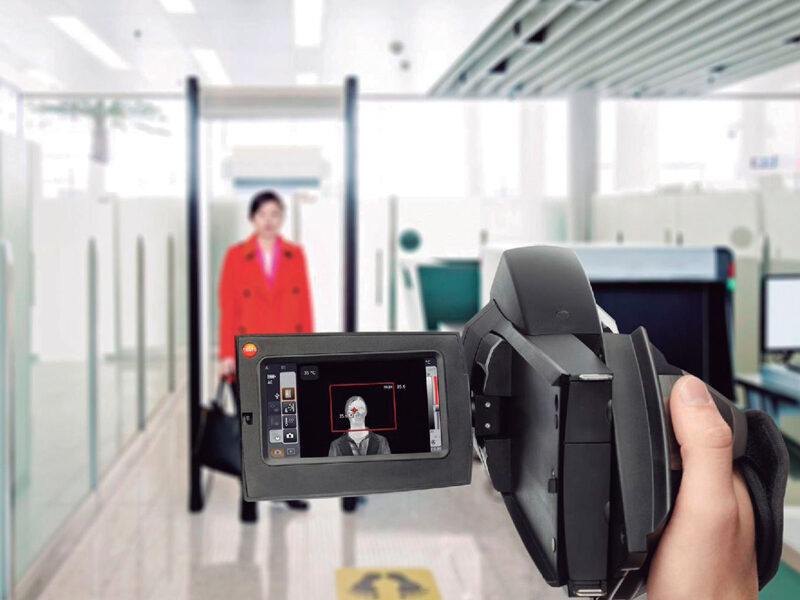

• El evaluador puede apuntar, cámara en mano, a un grupo de personas de frente, y ver en la pantalla de la cámara con un color más claro las que tengan temperatura superficial de la piel más elevada.
• Esas personas pueden ser apartadas luego, y realizar una segunda comprobación con la medición termográfica de la máxima temperatura de la piel facial.
• El punto óptimo de medición es el ángulo interno del lagrimal del ojo, generalmente la máxima temperatura en la cara coincidirá con este punto.
• La distancia sugerida para realizar la comprobación es de 1 a 2 metros.
• Si se comprueba que su temperatura es mayor a la normal, deberá comprobarse con métodos tradicionales de contacto.
• La imagen de la persona puede guardarse opcionalmente en la memoria de la cámara, y eventualmente también descargarse a PC.

Limitaciones importantes

• Una persona puede tener temperatura superficial de la piel elevada con respecto al resto de las personas por diversos motivos, no necesariamente fiebre. Por ejemplo, si estuvo corriendo o realizando actividad física.
• La termografía es una herramienta de ayuda para detectar de forma inmediata a posibles candidatos pero no puede medir fiebre de forma directa y exacta, mide temperaturas superficiales.
• La termografía no reemplaza el diagnóstico realizado por un profesional de la salud.
• La cámara no puede medir a través de los objetos. Si la persona evaluada tiene gorro, bufanda, anteojos o accesorios que impidan ver la piel, deberán ser removidos para la inspección.

Cámaras Termográficas Testo 885 y Testo 890

¿Por qué elegir cámaras Testo?

Con el nuevo asistente testo FeverDetection, las cámaras termográficas testo 885 y testo 890 son ideales para identificar personas posiblemente enfermas:

• Fiable: resolución de hasta 1280 x 960 píxeles (con testo SuperResolution) y excelente sensibilidad térmica.
• Flexible: Gracias al puerto HDMI para transferir los datos a una pantalla externa, ideal también para el uso semi-estacionario, por ejemplo, durante controles de seguridad.
• Simple: Posibilidad de uso por diferentes empleados gracias a la gran comodidad de manejo.

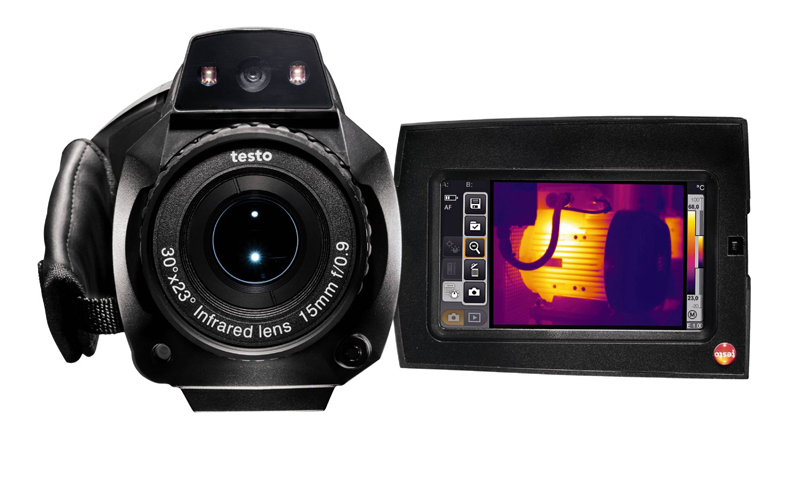

Cámara Termográfica Testo 885

Con el testo 885, Testo ha desarrollado una cámara termográfica profesional que reúne funciones integrales para la termografía industrial y de edificios en una carcasa ergonómica.

Especificaciones Testo 885

• Detector 320 x 240 píxeles: Gracias a los 76.800 puntos de medición de temperatura, los objetos a medir se muestran en una excelente calidad de imagen y se graban con gran precisión.
• Tecnología SuperResolution 640 x 480 píxeles: Incrementa la calidad de la imagen haciendo que la resolución de las imágenes térmicas sea hasta cuatro veces mayor.
• Cámara digital integrada: Óptima para clasificar imágenes térmicas e imágenes reales y crear la documentación perfecta para los clientes.
• Diseño ergonómico: Mango giratorio y pantalla giratoria e inclinable.
• Almacenamiento: Las imágenes térmicas pueden guardarse en formato JPEG.

Funciones especiales Testo 885

Para termografía de edificios

• Campo de visión amplio: Objetivo de 30° para identificar inmediatamente grandes secciones de la imagen.
• Asistente para imágenes panorámicas: Permite el análisis y la documentación de objetos grandes con una imagen creada a partir de varias imágenes individuales.
• Detección de riesgo de moho: Modo especial que calcula el punto de rocío y compara con temperatura superficial. Indicador de colores (rojo-amarillo-verde).

Para termografía industrial

• Tecnología SiteRecognition: Permite el reconocimiento directo de lugares de medición para la toma termográfica recurrente de objetos similares.
• Medición de alta temperatura: Opcional hasta 1200°C mediante ampliación flexible del rango.
• Análisis de procesos: Video totalmente radiométrico y captura secuencial para mediciones sin cables.

Objetivos disponibles Testo 885

• Objetivo estándar 30° x 23°: Ideal para inspección de objetos cercanos con campo de visión amplio.
• Objetivo de 25° x 19°: Ideal para mantenimiento preventivo.
• Teleobjetivo 11° x 9°: Permite tomas a distancia intermedia y mayor.

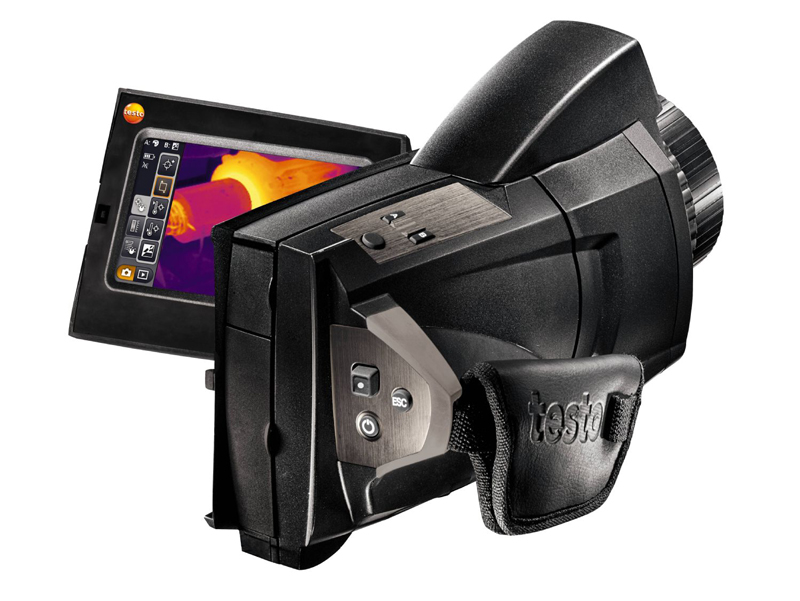

Cámara Termográfica Testo 890

Con la cámara termográfica profesional testo 890 estará equipado de manera óptima para las siguientes aplicaciones:

• Medición segura de la alta temperatura
• Análisis de revestimientos de edificios en un vistazo
• Controles periódicos en el mantenimiento eléctrico
• Precisa visualización de temperaturas críticas en placas de circuito impreso
• Asesoramiento energético en detalle
• Análisis de instalaciones de distribución de energía

Especificaciones Testo 890

• 307.200 puntos de medición: Detector de 640 x 480 píxeles con SuperResolution hasta 1280 x 960 píxeles.
• Sensibilidad térmica < 40 mK: Torna visibles incluso diferencias mínimas de temperatura.
• Almacenamiento: Imágenes térmicas en formato JPEG.
• Análisis de procesos: Video totalmente radiométrico y captura secuencial.
• Diseño videocámara: Correa de muñeca y pantalla inclinable/giratoria para diversos ángulos de toma.
• Asistente panorámico: Agrupación automática de imágenes individuales en panorámica durante la toma.
• SiteRecognition: Reconocimiento automático de puntos de medición y archivo.
• Medición alta temperatura: Opcional hasta 1200°C.
• Detección moho: Cálculo de punto de rocío con indicador de colores.
• FeverDetection: Función opcional para detección de temperatura elevada en lugares públicos.
• Grabación de voz: Comentarios adicionales con auriculares incluidos.
• Cámara digital integrada: LEDs de potencia para documentación simultánea.

Objetivos disponibles Testo 890

• Objetivo estándar 42° x 32°: Ideal para inspección de objetos cercanos con campo amplio.
• Objetivo de 25° x 19°: Ideal para mantenimiento preventivo.
• Teleobjetivo 15° x 11°: Permite tomas a distancia intermedia y mayor.

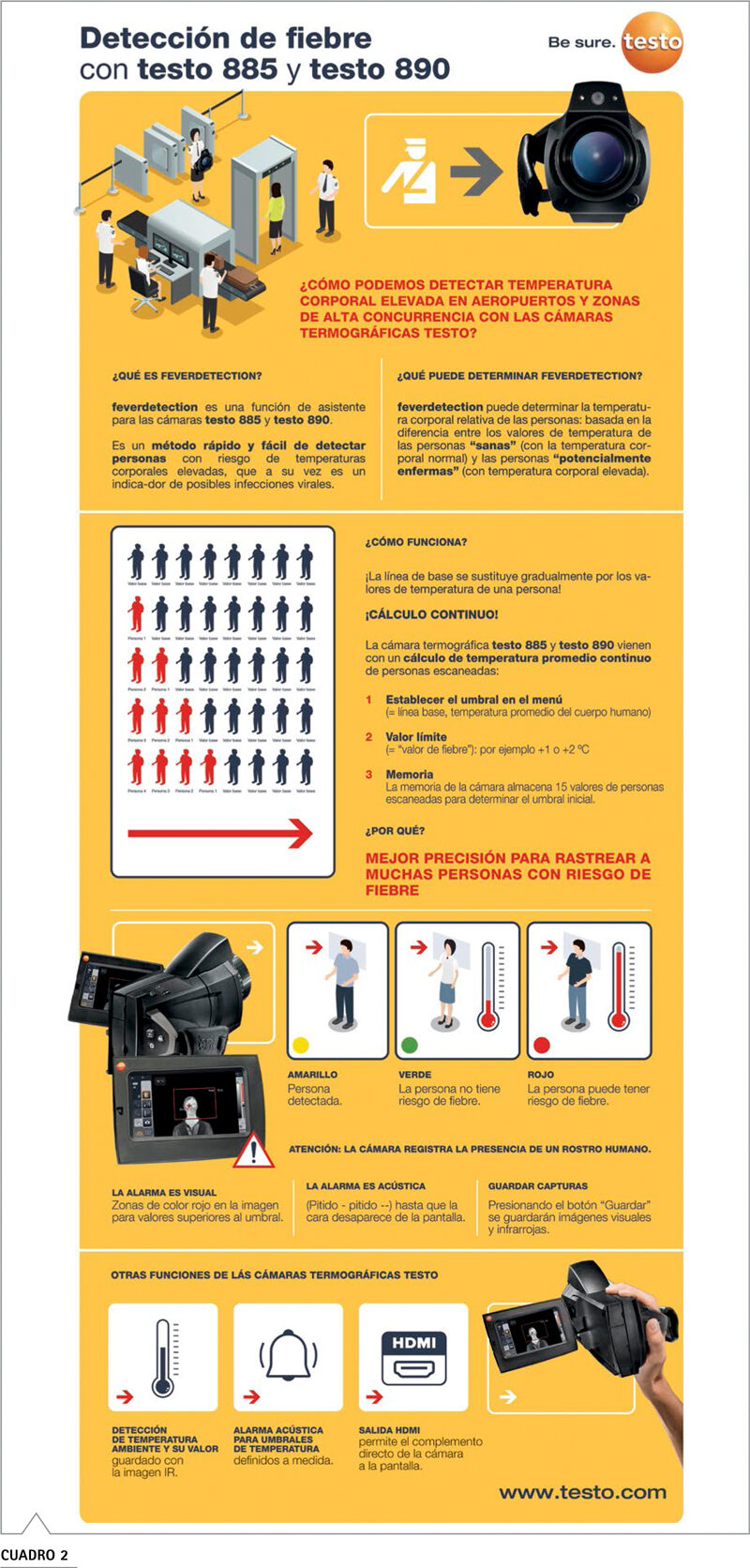

Detección de Fiebre con FeverDetection

¿Qué es FeverDetection?

FeverDetection puede determinar la temperatura corporal relativa de las personas: basada en la diferencia entre los valores de temperatura de las personas sanas (con la temperatura corporal normal) y las personas potencialmente enfermas (con temperatura corporal elevada).

FeverDetection es una función de asistente para las cámaras testo 885 y testo 890. Es un método rápido y fácil de detectar personas con riesgo de temperaturas corporales elevadas, que a su vez es un indicador de posibles infecciones virales.

¿Cómo funciona FeverDetection?

La línea de base se sustituye gradualmente por los valores de temperatura de una persona. La cámara termográfica testo 885 y testo 890 vienen con un cálculo de temperatura promedio continuo de personas escaneadas.

Configuración de FeverDetection

1. Establecer el umbral en el menú (línea base, temperatura promedio del cuerpo humano)
2. Valor límite (valor de fiebre): por ejemplo +1 o +2°C
3. Memoria: La memoria de la cámara almacena 15 valores de personas escaneadas para determinar el umbral inicial.

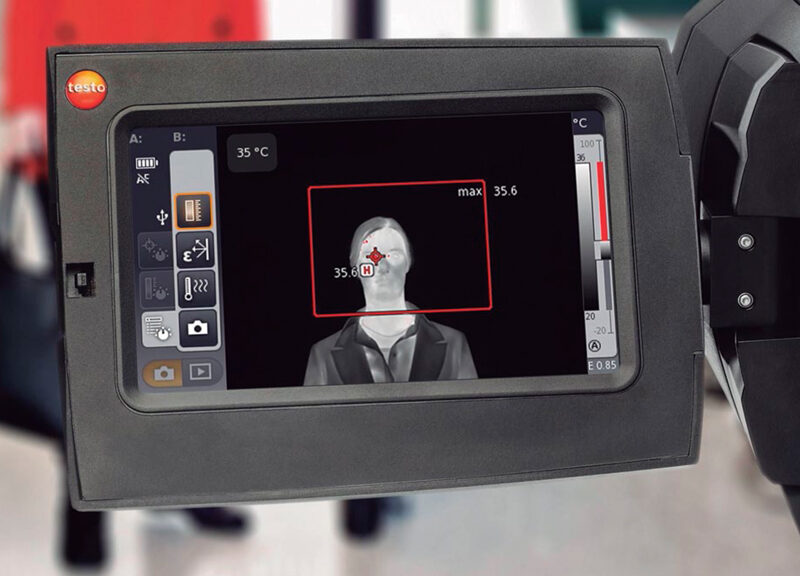

Sistema de alarmas y colores

• AMARILLO: Persona detectada
• VERDE: La persona no tiene riesgo de fiebre
• ROJO: La persona puede tener riesgo de fiebre

Tipos de alarma

• Alarma visual: Zonas de color rojo en la imagen para valores superiores al umbral.
• Alarma acústica: Pitido hasta que la cara desaparece de la pantalla.
• Guardar capturas: Presionando el botón “Guardar” se guardarán imágenes visuales e infrarrojas.

Otras funciones de cámaras termográficas Testo

• Detección de temperatura ambiente: Valor guardado con la imagen IR.
• Alarma acústica personalizable: Para umbrales de temperatura definidos a medida.
• Salida HDMI: Permite el complemento directo de la cámara a la pantalla.

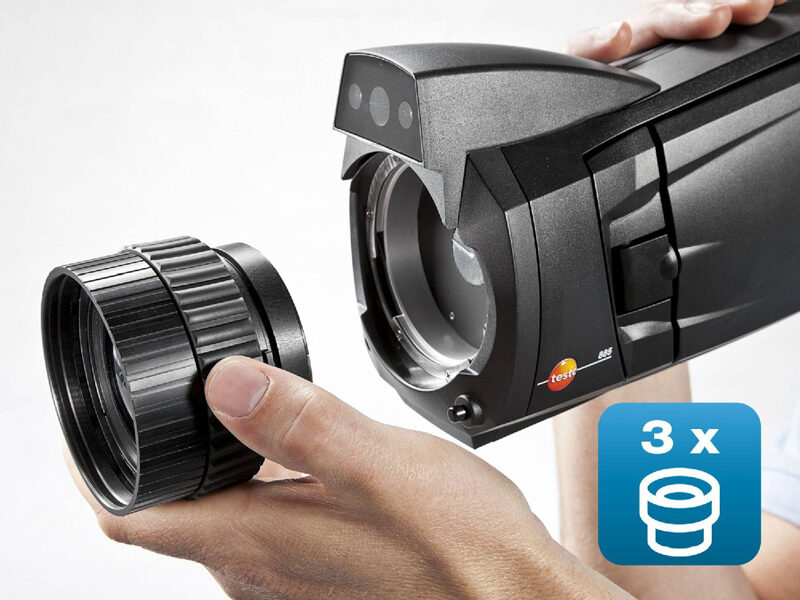

• Intercambio de objetivos: Posibilidad de usar diferentes objetivos según aplicación.
• Filtro protector: Disponible como accesorio opcional.
• Enfoque automático: Para manejo fácil con una sola mano.
• Distancia mínima de enfoque: 10 cm.
• Software IRSoft profesional: Para valorar capturas termográficas directamente en PC.

Medición de temperaturas corporales con termómetros infrarrojo

A la hora de medir con un termómetro infrarrojo la temperatura corporal, tenga en consideración las siguientes pautas importantes:

Área de medición y distancia

Los termómetros infrarrojos miden la temperatura de un área, no son puntuales. Verifique que se encuentre realizando la medición a una distancia tal que la relación óptica del equipo le permita tomar un tamaño de área adecuada sobre la frente de la persona, y no mayor. Deberá ubicarse a menos de medio metro para tomar la temperatura en la frente, con un área de medición menor a 66 mm.

Configuración de emisividad y seguridad

Configure la emisividad apropiada. Un valor de 0.98 es apropiado para medir sobre la piel. No apunte el láser de señalamiento a los ojos de la persona. Solo podrá medir la temperatura del lagrimal con una cámara termográfica o con el láser apagado en los dispositivos en los que se pueda desactivar el mismo.

Preparación de la zona de medición

Descubra la zona de la piel sobre la cual va a medir. No es posible medir a través de gorros, bufandas, pañuelos, pelo (levante el flequillo), etc. No es posible medir a través del vidrio. Debe tener intervisibilidad directa entre el instrumento y la piel de la persona.

Higiene y cuidado del equipo

No entre en contacto con la persona a evaluar, no apoyar el instrumento sobre la frente. Realice la medición a distancia. En el caso de entrar en contacto con la persona, lave el instrumento con un paño humedecido con agua jabonosa. Luego enjuague con agua. Atención: no moje la lente del instrumento. Si esto sucediera, deberá secarla sin frotar, ya que el agua bloquea el paso de las radiaciones que mide el instrumento.

Rangos normales de temperatura corporal

La temperatura superficial de la piel no es la temperatura corporal interna. La temperatura superficial puede ser algunos grados menor que la temperatura interna. En condiciones estables de temperatura ambiente, en interiores, pueden considerarse los siguientes rangos de temperatura normal:

• Frente: 35.0°C a 37.6°C
• Oreja: 35.8°C a 38.0°C
• Cavidad bucal: 35.5°C a 37.5°C
• Axila: 34.7°C a 37.6°C

Variabilidad y puntos de referencia

Existe variabilidad entre las personas en cuanto a la temperatura superficial de la piel. La temperatura de la piel está influenciada por la edad, sexo, espesor de la piel y temperatura ambiente. Es importante realizar varias mediciones en distintas personas sanas y a las mismas condiciones ambientales para tener un promedio de base y comparar a los posibles candidatos con ese promedio.

Típicamente puede haber un desvío estándar de 0.5°C en el conjunto de las mediciones, y las diferencias entre la mínima y la máxima (distintas personas) de 1.5°C en condiciones estables de ambiente a 24°C y en lugares cerrados.

Protocolo de evaluación consistente

Evalúe a las personas siempre en las mismas condiciones ambientales. Si la persona ingresa desde la intemperie al interior de una sala climatizada, espere 10 minutos antes de realizar la comprobación o bien realice la comprobación afuera, antes del ingreso. Los promedios de personas medidos en distintas condiciones pueden variar drásticamente, de acuerdo a la temperatura ambiente.

Limitaciones de exactitud

Realice las comparaciones siempre con el mismo instrumento. No compare mediciones entre dos instrumentos IR a menos que disponga de información de calibración sobre los mismos. Los termómetros IR funcionan muy bien para realizar mediciones comparativas, pero la exactitud para estimar valores absolutos es de +/-2°C en muchos modelos. Esto significa que dos instrumentos de un mismo modelo, en el peor de los casos podría mostrar valores apartados hasta 4°C uno con respecto al otro.

Ubicaciones alternativas de medición

Hay lugares de medición sobre la piel que son más representativos que la frente:

• La cavidad bucal
• Detrás del lóbulo de la oreja
• El conducto auditivo

Se pueden usar como comprobación alternativa a la frente. Considere las medidas apropiadas para evitar la exposición en estos casos, en especial si toma la temperatura de la cavidad bucal.

Confirmación con métodos tradicionales

En caso de tener un positivo para temperatura elevada, confirmar por método de contacto tradicional. La medición IR no reemplaza al termómetro médico de contacto.
