02 Jun LI-6800 Sistema Portátil de Fotosíntesis
LI-6800 Licor | Fotosíntesis | Fluorescencia Portátil

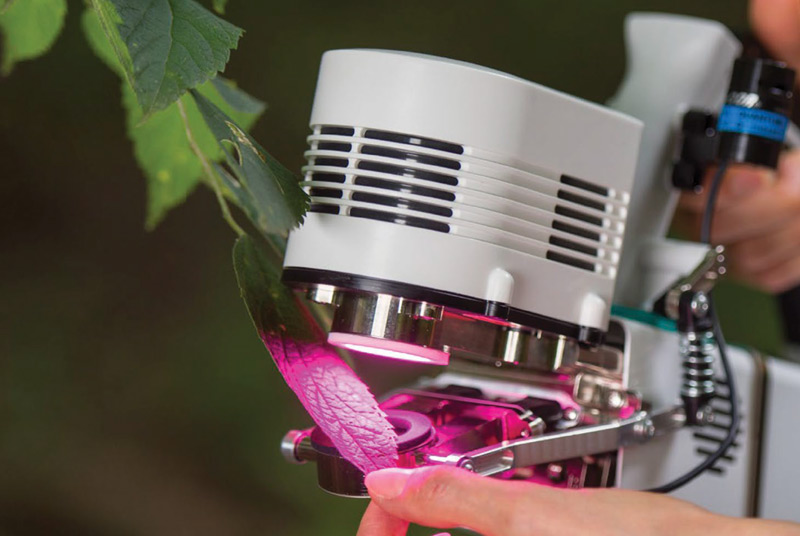

El medidor portátil de fotosíntesis de Licor, LI-6800, es el único sistema de fotosíntesis capaz de medir el intercambio de gases y la fluorescencia combinados de hojas y muestras acuáticas. Puede completar una medición de levantamiento en menos de un minuto, con baterías que duran todo el día, una gran pantalla táctil que muestra gráficos informativos a todo color y ayudan al investigador a seguir el progreso de cada medición.
Los mensajes en pantalla alertan sobre problemas y sugerencias a fin de recopilar datos consistentes y de alta calidad. El LI-6800 es rápido y confiable, y está listo para recopilar datos increíbles donde sea que lo lleve su investigación.
Avances Tecnológicos: LI-6800 vs LI-6400
El Sistema Portátil de Fotosíntesis LI-6800 es la culminación de años de innovación y forma parte de una nueva era de estudios y descubrimientos acerca de la fotosíntesis. Su predecesor, el LI-6400XT, estableció el estándar para los sistemas de fotosíntesis portátiles.
Ahora, el diseño completamente nuevo del cabezal del sensor LI-6800 incluye mejoras en los analizadores de gas, la ruta de flujo y la respuesta de temperatura como parte de la tecnología Rapid Sensing™.
Tecnología Rapid Sensing™
Con miras a la innovación, se han rediseñado todos los aspectos del LI-6400XT para que el LI-6800 sea una inversión valiosa en los próximos años. La nueva tecnología Rapid Sensing™ convierte al LI-6800 en el sistema de fotosíntesis tecnológicamente más avanzado del mundo.
Con los analizadores de gas, la respuesta a la temperatura y la ruta de flujo dividida, todos ubicados cerca de la cámara, las mediciones son más rápidas y precisas que nunca.
Características Principales del LI-6800
Control Automático de Vapor de Agua
A diferencia del LI-6400/XT, el LI-6800 puede humidificar o secar la corriente de aire independientemente del caudal. El instrumento se ajusta rápidamente a cualquier configuración de humedad especificada y controla con precisión el vapor de agua durante el transcurso de una medición. Con una mayor flexibilidad de control de la humedad, se pueden realizar mediciones de diferencia de presión de vapor (VPD) más precisas.

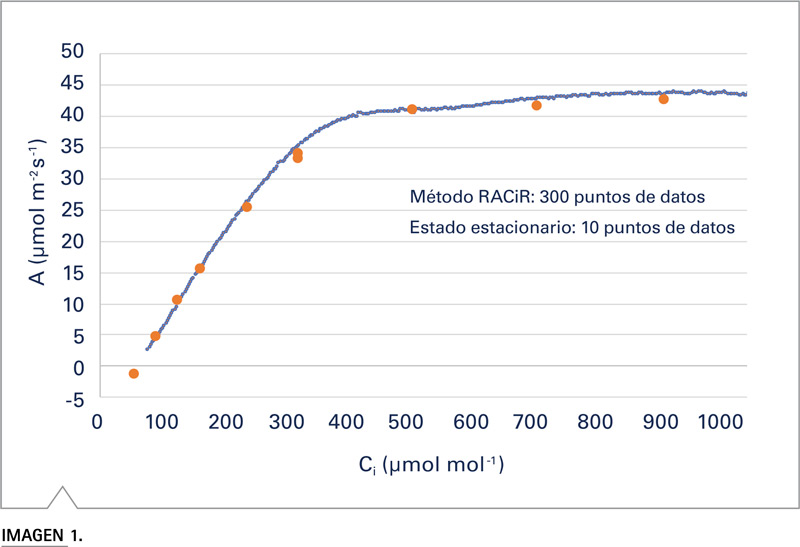

Curvas de Respuesta Rápida A-Ci
Los analizadores de gas infrarrojos están ubicados dentro del cabezal del sensor del LI-6800, lo que permite un intercambio rápido de aire desde la cámara de la hoja a los analizadores de gas. Con un control de CO₂ más rápido, se pueden trazar más curvas de respuesta A-Ci en menos tiempo.

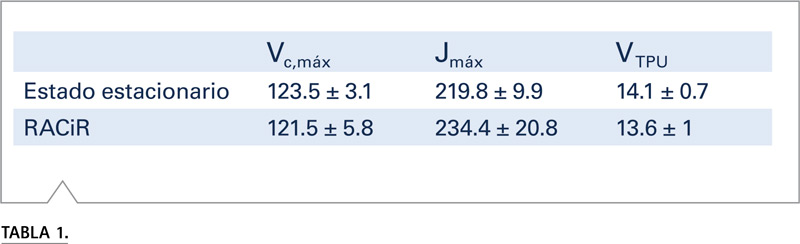

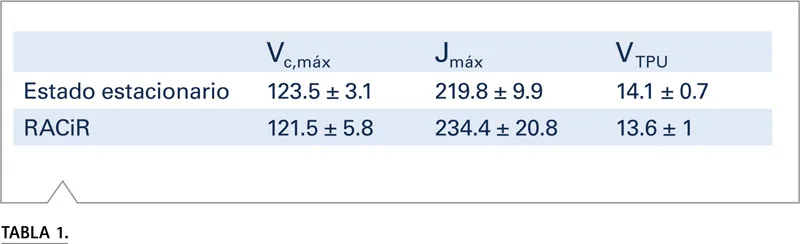

Una curva de respuesta en estado estacionario tardó 25 minutos, mientras que el método RACiR tardó 10 minutos con una tasa de incremento de 100 ppm/min. En condiciones ideales, una curva RACiR puede tardar tan solo 5 minutos.

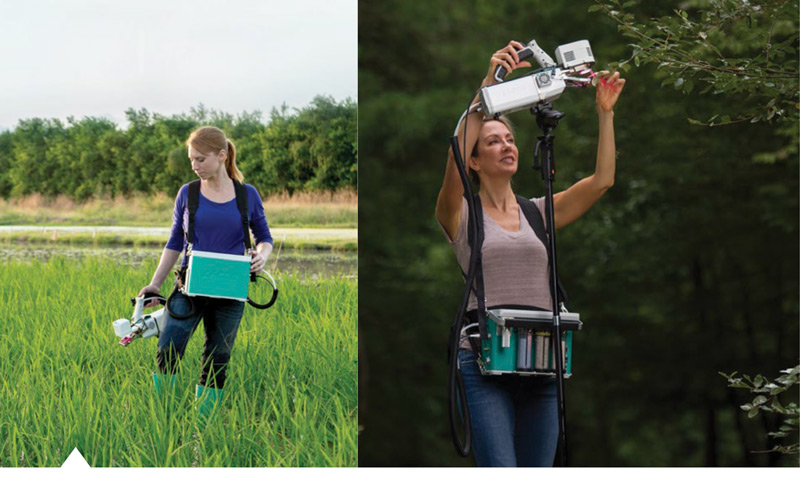

Mediciones de Encuesta Rápidas
El control totalmente del entorno de la hoja es rápido y receptivo, logrando estabilidad en tan solo 45 segundos. Esto es fundamental para los investigadores que deben aprovechar el tiempo durante las campañas de medición.
Fluorómetro Multiphase Flash™ Avanzado
El fluorómetro Multiphase Flash™ mide señales de fluorescencia tanto moduladas como continuas, proporcionando destellos de saturación a intensidades de 16.000 µmol m⁻² s⁻¹ sobre un área foliar de 6 cm². Con altas frecuencias de modulación (hasta 250 kHz), el fluorómetro LI-6800 puede caracterizar completamente el transitorio de inducción de fluorescencia (también llamado “curva OJIP”) de una hoja a alta resolución.
El LI-6800 es el único sistema combinado de intercambio de gases y fluorescencia que ofrece esta característica.
Fuentes de Luz Muy Uniformes
Las fuentes de luz son muy uniformes, lo que significa que la hoja experimentará una asimilación más consistente. La variación en la intensidad de la luz es menos del 10% de la media sobre el 90% del área foliar del fluorómetro LI-6800. Esta alta uniformidad minimiza los ruidos que pueden causar errores en las mediciones de intercambio de gases.
Opciones para Diferentes Áreas Foliares
El LI-6800 permite medir fotosíntesis y fluorescencia tanto en hojas grandes de girasol como en pastos pequeños, gracias a varias opciones de cámara:
- Cámara 6×6: Para hojas muy grandes y agujas. La gran apertura minimiza los efectos de los bordes y maximiza la relación señal-ruido.
- Cámara Clear-top: Para hojas más pequeñas con tres aberturas intercambiables: 3×3 cm, 2×3 cm y 1×3 cm.
- Fluorómetro Flash Multifásico: Opciones de área foliar de 6 cm² o 2 cm².
Control de Fuente de Luz Dual
Con un cable y una fuente de luz adicionales, ahora es posible agregar una fuente de luz debajo de la planta, además de la fuente de luz sobre la planta, para iluminar uniformemente toda el área de la muestra. Esto ayuda a iluminar ambos lados de materiales vegetales gruesos como cactus.

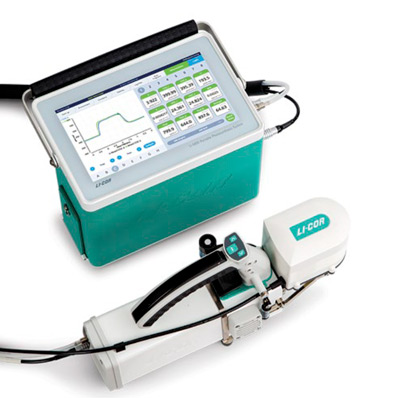

Sistema Operativo Bluestem
Aporta una claridad sin precedentes a las mediciones de intercambio de gases y fluorescencia de clorofila. Las ilustraciones gráficas muestran la configuración de cada control y el estado de los bucles de retroalimentación, lo que ayuda al investigador a optimizar cada configuración.
Esto ahorra tiempo, aumenta la comprensión y mejora la calidad de las mediciones. Los gráficos a todo color, los valores de datos en tiempo real y las alertas de estado funcionan en conjunto para garantizar que las mediciones sean las mejores posibles.
Volumen, Tasa de Flujo y Ruta Optimizados
Una buena mezcla en el volumen de la muestra, las tasas de flujo altas y la proximidad de los analizadores de gas al volumen de la muestra se combinan para proporcionar una medición de asimilación fotosintética de alta precisión y un tiempo de respuesta rápido.
Interfaz Intuitiva y Fácil de Usar
El LI-6800 es fácil de aprender y más fácil de usar que su predecesor. Con el LI-6400, los investigadores pasaban semanas enseñando a los nuevos usuarios a configurar el instrumento. Con el LI-6800, los estudiantes estarán listos para recopilar datos después de una breve introducción.
La interfaz gráfica intuitiva hace que los controles sean fáciles de entender y de ajustar. La pantalla a todo color ayuda a visualizar la configuración del equipo, facilitando su comprensión.
Mediciones Simultáneas de Intercambio de Gases y Fluorescencia
Las mediciones de intercambio de gases son útiles para caracterizar el flujo de CO₂ y H₂O a nivel foliar, la conductancia estomática y más. Las mediciones de fluorescencia de clorofila a proporcionan información adicional sobre los procesos fotosintéticos, incluyendo:
- Tasa de transferencia de electrones (ETR) impulsada por luz
- Extinción no fotoquímica (NPQ)
- Protección de hojas del exceso de absorción de luz
Eficiencia Cuántica de Fotosíntesis

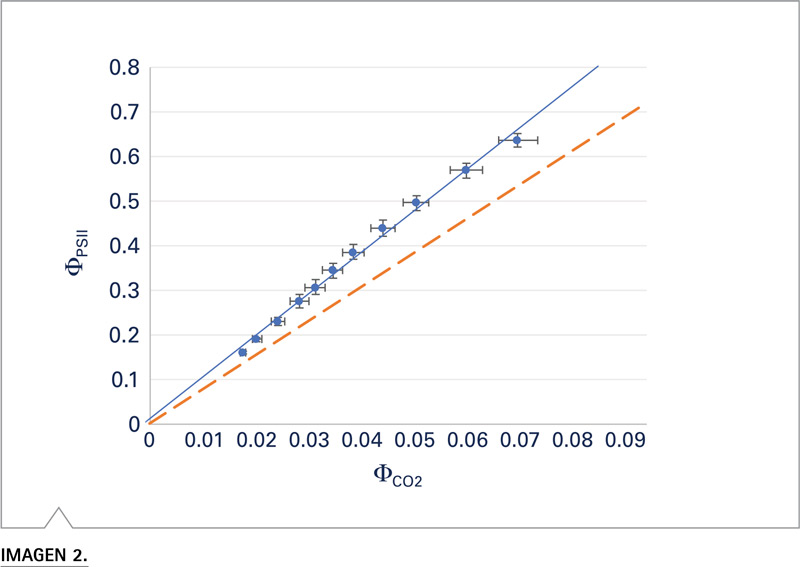

La relación entre ΦPSII y ΦCO₂ (es decir, la pendiente) aproxima la eficiencia de la planta en el uso de los fotones absorbidos para asimilar CO₂. ΦPSII es la proporción de luz absorbida que se usa para producir energía. Una relación teórica mínima de 8 fotones por CO₂ fijado en plantas C3, pero en la práctica puede ser de 9.7 fotones por CO₂ asimilado.
Las mediciones combinadas de intercambio de gases y fluorescencia de la clorofila a ofrecen claridad acerca de mecanismos a nivel foliar:
- Estimación de la conductancia
- Función de los sumideros alternativos de electrones
- Regulación de la NPQ para mejorar el rendimiento
Fuentes de Luz y Detectores Especializados
Fluorómetro Multiphase Flash™ de Alta Potencia
El fluorómetro Multiphase Flash™ permite estimar con precisión la producción máxima de fluorescencia (Fm’) en hojas difíciles de saturar lumínicamente. Una estimación precisa de la Fm’ es importante para calcular muchos otros parámetros:
- Extinción no fotoquímica (NPQ)
- Eficiencia cuántica (qE)
- Velocidad de transporte de electrones (ETR)
Es el fluorómetro más poderoso disponible en un sistema combinado de intercambio de gases y fluorescencia. Es capaz de medir la Fm’, ΦPSII y ETR en una medición de 1 segundo, y ofrece intensidades de iluminación uniformes de hasta 2500 µmol m⁻² s⁻¹.
Modulación PAM de Alta Frecuencia
El fluorómetro del LI-6800 puede modular la luz de medición en frecuencias de hasta 250 kHz usando modulación por amplitud de pulsos (PAM). Esta alta frecuencia brinda la capacidad de caracterizar por completo la inducción de fluorescencia transitoria (OJIP) de una hoja con alta resolución.
LED Independientes para Cámaras de Intercambio de Gases
Es posible controlar independientemente:
- Fuente de luz pequeña: Diodos emisores de luz (LED) roja y azul
- Fuente de luz grande: LED rojos, azules y blancos
Los LED consumen poca energía y tienen una influencia mínima en la temperatura foliar. Un fotodiodo de silicio integrado mide la salida de PAR de los LED y brinda control de la iluminación con respuesta en tiempo real.
Aplicaciones Especiales del LI-6800

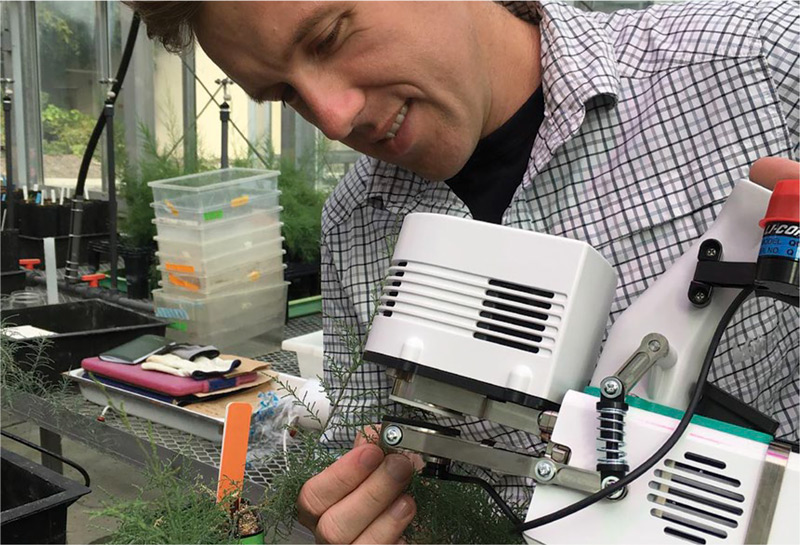

Medición de Coníferas
Determine las tasas de fotosíntesis de coníferas de agujas largas con la Cámara Foliar Grande y para Agujas, o agregue Adaptadores de Ramas de Coníferas para coníferas con agujas más cortas y ramas más gruesas.
Flujo de CO₂ en Suelos
Mida la tasa de difusión de CO₂ en la superficie del suelo. La Cámara de Flujo de CO₂ en Suelos de 20 cm permite hacer mediciones rápidamente y es ideal para evaluar la variabilidad espacial del flujo de CO₂ en un lugar de estudio.
Respiración de Insectos y Pequeños Organismos
Mida el CO₂ de la respiración de insectos, animales muy pequeños o pequeñas frutas y nueces con la Cámara de Respiración de Insectos. El LI-6800 calcula la respiración con base en la masa, proporcionando una medición de intercambio de CO₂ por unidad de masa sobre tiempo.
Cámara Personalizada
Construya una cámara que satisfaga sus necesidades. El Adaptador de Cámara Personalizada incluye un adaptador para guiarle al momento de montar una cámara de su propia creación en el cabezal del sensor del LI-6800.
Cámara Acuática para Mediciones en Algas
La última novedad desarrollada por Licor es la Cámara Acuática (que debe utilizarse junto con el fluorómetro), que extiende las capacidades a muestras en suspensión, permitiendo a los investigadores explorar cuestiones relacionadas con la fotosíntesis de algas.
Cámara 6800-18: Medición en Suspensiones de Algas
La NUEVA Cámara 6800-18 se utiliza para medir la asimilación de carbono en estado estacionario y la fluorescencia de la clorofila a de una suspensión de algas utilizando el sistema de fotosíntesis portátil LI-6800.
Método de Medición: Balance de Masa en Flujo Abierto
En contraste con las mediciones típicas basadas en oxígeno de la fotosíntesis de algas, el LI-6800 es un sistema de intercambio de gas de estado estable, de flujo continuo y abierto donde las concentraciones de CO₂ y O₂ son constantes durante la medición.
En la Cámara Acuática, la tasa de asimilación de carbono se determina a partir del balance de masa de una corriente de aire antes y después de que interactúe con una muestra líquida. Las concentraciones de CO₂ y vapor de agua de la corriente de aire se miden mediante un par de analizadores de gases infrarrojos de alta precisión (IRGA).
Ventajas de las Mediciones Combinadas en Algas
Las mediciones simultáneas del intercambio gaseoso de CO₂ y la fluorescencia de clorofila a PAM de una muestra acuática proporcionan una impresión más completa de los procesos fotosintéticos que cualquiera de las técnicas por sí solas:
- Intercambio de CO₂: Indicador de la interacción fotosintética entre las algas y el carbono inorgánico disuelto
- Fluorescencia clorofila a: Indicador de las reacciones lumínicas de los organismos
Cuando se combinan, revelan más sobre la fotoquímica de las algas que cualquier técnica por sí sola.

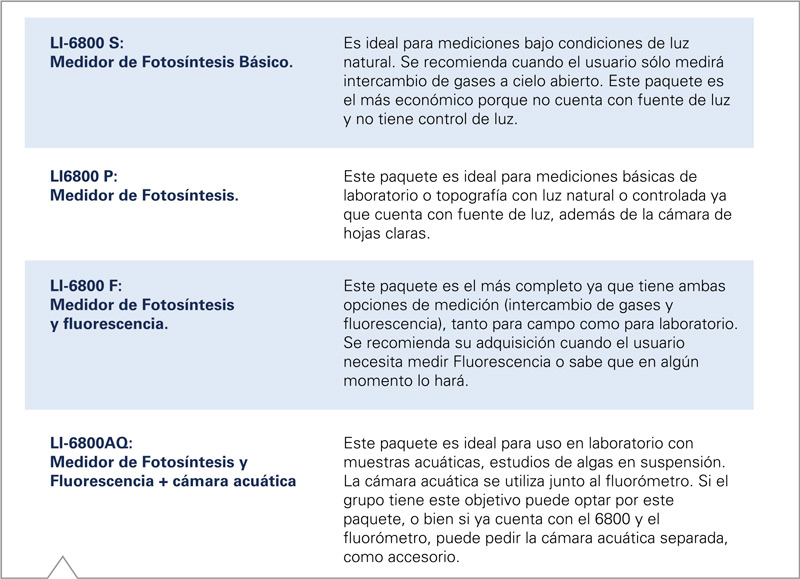

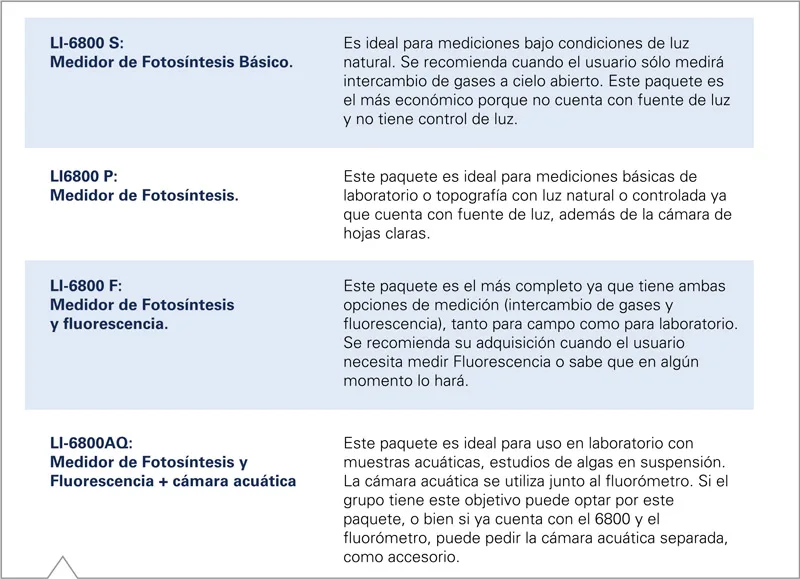

Configuraciones Disponibles del LI-6800
En función de las especies, aplicación y condiciones de medición, Licor ofrece varios paquetes básicos. Instrumentalia, representante exclusivo en Argentina, asesora especialmente para cerciorarse de elegir la opción adecuada.
LI-6800 S: Medidor Básico
Ideal para mediciones bajo condiciones de luz natural. Recomendado cuando el usuario solo medirá intercambio de gases a cielo abierto. Este paquete es el más económico porque no cuenta con fuente de luz y no tiene control de luz.
LI-6800 P: Medidor de Fotosíntesis
Ideal para mediciones básicas de laboratorio o topografía con luz natural o controlada. Cuenta con fuente de luz, además de la cámara de hojas claras.
LI-6800 F: Medidor de Fotosíntesis y Fluorescencia
El paquete más completo ya que tiene ambas opciones de medición (intercambio de gases y fluorescencia), tanto para campo como para laboratorio. Se recomienda su adquisición cuando el usuario necesita medir Fluorescencia o sabe que en algún momento lo hará.
LI-6800 AQ: Medidor + Cámara Acuática
Ideal para uso en laboratorio con muestras acuáticas, estudios de algas en suspensión. La cámara acuática se utiliza junto al fluorómetro. Si el grupo tiene este objetivo, puede optar por este paquete, o bien si ya cuenta con el 6800 y el fluorómetro, puede pedir la cámara acuática separada como accesorio.
Capacitación y Soporte
Instrumentalia brinda varias veces al año capacitaciones teórico-prácticas sobre el uso del LI-6800 y de la línea completa de soluciones para Medio Ambiente de la marca LICOR.
