Autoclaves Systec | Esterilización Laboratorio | V/D-Serie
Los autoclaves de Systec están diseñados para todas las aplicaciones de laboratorio, incluyendo las tareas de esterilización más complejas: Esterilización de líquidos (nutrientes, medios de cultivo), sólidos (instrumental, pipetas, vidrios), descontaminación de residuos (destrucción de residuos sólidos en bolsas o residuos líquidos en botellas), así como sustancias con riesgo biológico en laboratorios de seguridad.
Desarrollados para tareas de esterilización de materiales en el laboratorio, los autoclaves Systec llevan a cabo los procesos y ciclos de esterilización de forma fácil, segura, precisa, reproducible y validable.
Definición y Campos de Aplicación de Autoclaves
Los Autoclaves (gr./lat. auto sellante) son recipientes herméticos que trabajan a alta presión y que se utilizan para el tratamiento térmico de sustancias en el rango de sobrepresión. Se utilizan para la esterilización, el curado de materiales de construcción, la vulcanización de neumáticos y correas, así como para el prensado de compuestos de fibra.
Los autoclaves se basan en el principio funcional de la olla de Papín, desarrollada por el físico francés Denis Papin en 1674/79 y patentada en 1681. Existen autoclaves para pequeños volúmenes y grandes unidades para grandes cantidades industriales.
Seleccionar el Autoclave Adecuado
Para un laboratorio o instalación de investigación moderna, controlar las infecciones y lograr un ambiente de trabajo estéril es una prioridad central. Los autoclaves garantizan la destrucción de microorganismos no deseados y nocivos. Por lo general, en los laboratorios se utilizan autoclaves de esterilización por vapor. Utilizan el fuerte calor del vapor para crear una presión dentro del dispositivo y matar las esporas bacterianas mediante la desnaturalización y coagulación de sus proteínas celulares por hidrólisis.
Criterios de Selección Importantes
Los criterios importantes para la selección de un autoclave adecuada son: ¿Qué se desea esterilizar? ¿Qué dimensiones exteriores y volumen debe tener el autoclave? Se debe distinguir aquí entre autoclaves horizontales, verticales o de doble puerta. ¿Qué otras características y opciones deben ofrecer los autoclaves?
Autoclaves Systec: Tecnología y Especificaciones
Los autoclaves Systec están equipados de serie para ofrecer una temperatura de esterilización de hasta 140°C y una presión de vapor de hasta 4 bar. Como primeros autoclaves de laboratorio de su tipo, son aptos para temperaturas más elevadas a presiones más altas. El recipiente a presión está diseñado de forma estándar para 5 bar/150°C.
La cámara de esterilización está hecha de acero inoxidable 1.4571 (V4A) AISI 316 Ti electropulido y, por lo tanto, es fácil de limpiar. Dispone de válvula de seguridad certificada para aliviar la presión cuando se excede el valor límite. La estructura de soporte estable y las cubiertas de la carcasa también son de acero inoxidable. Gracias al aislamiento altamente efectivo de Hanno-Tect, no hay riesgo de segregación de partículas.

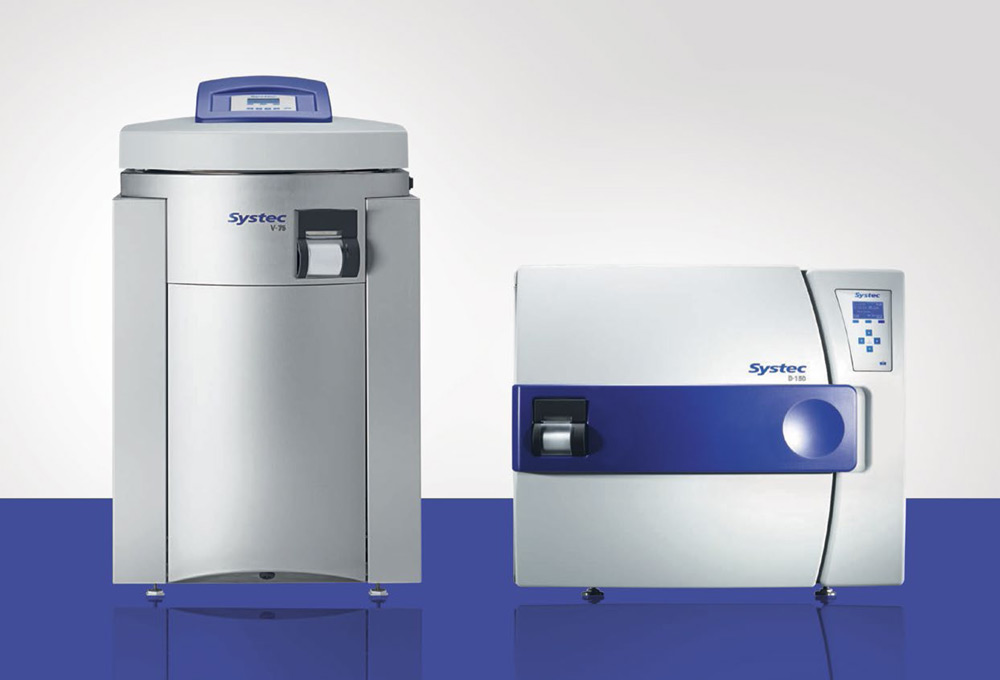

Serie V: Autoclaves de Suelo Verticales
Gracias al diseño con nuevas dimensiones se ha creado una nueva clase de autoclaves de suelo vertical. Desde el punto de vista externo sigue siendo un autoclave compacto con pocos requisitos de espacio. La cámara interior alberga una capacidad útil mayor gracias a su altura incrementada.
Ventajas clave:
- Capacidad de carga óptima para la mayoría de frascos de medios líquidos estándar y frascos Erlenmeyer
- Hasta un 50% más de capacidad de carga
- Espacio compacto en laboratorio
- Fácil acceso para carga y descarga

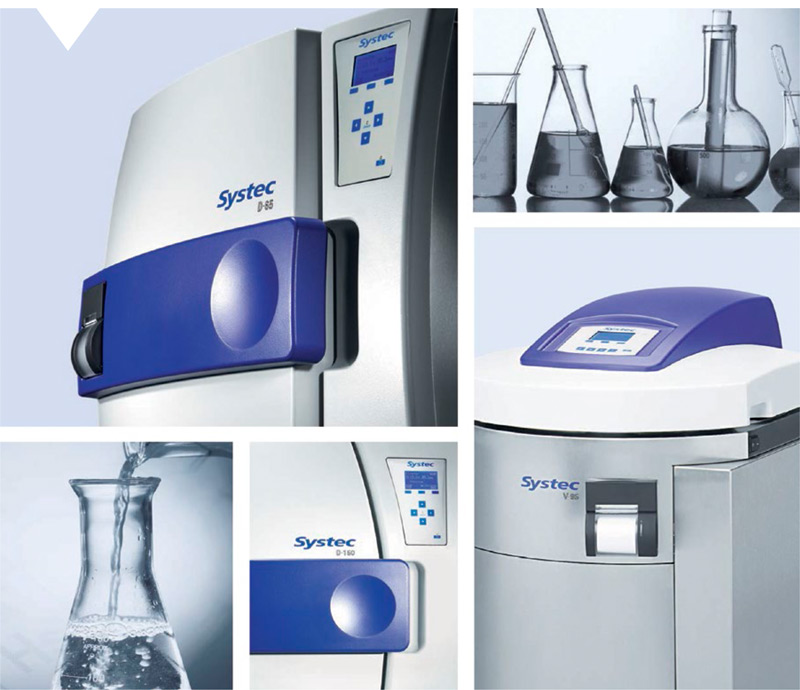

Serie D: Autoclaves de Mesa Horizontales
Exteriormente compactos, interiormente con una capacidad útil ideal en 7 volúmenes diferentes. Cada modelo tiene un tamaño diseñado para ofrecer una capacidad de carga óptima para frascos de medios líquidos estándar y frascos Erlenmeyer.
Tres Categorías de Rendimiento Systec
Systec VX / Systec DX
Para todas las aplicaciones de laboratorio, incluso para procesos de esterilización especiales. Un amplio abanico de opciones adicionales permiten la optimización de los ciclos a fin de llevar a cabo procesos de esterilización validables.
Systec VE / Systec DE
Para aplicaciones de laboratorio sencillas. Con menor número de opciones adicionales para la optimización de los ciclos de esterilización.
Systec VB / Systec DB
Equipo básico para aplicaciones simples y repetitivas, sin opciones avanzadas para la optimización del proceso.
Construcción Innovadora Systec
Los autoclaves Systec han sido completamente desarrolladas y construidas desde cero. Los modelos actuales incorporan los últimos adelantos de la tecnología. Tanto los componentes mecánicos como los electrónicos garantizan una nueva calidad en el proceso de esterilización.
Recipiente a Presión de Calidad Superior
El recipiente a presión está fabricado en acero inoxidable resistente a la corrosión 316L (1.4404), con pulido electrolítico y por tanto resulta fácil de limpiar. Con válvula de seguridad certificada para la descarga de presión en caso de superarse el valor límite. La construcción del bastidor y los revestimientos de carcasa son también de acero inoxidable.
Sistema Dual de Sensores
La regulación de la temperatura y la presión se lleva a cabo mediante un sensor de presión electrónico, y mediante un sensor de temperatura flexible en el espacio útil de la cámara o dentro de un recipiente de referencia (en líquidos). Los autoclaves VX/DX de Systec incorporan un sensor de temperatura más en la salida.

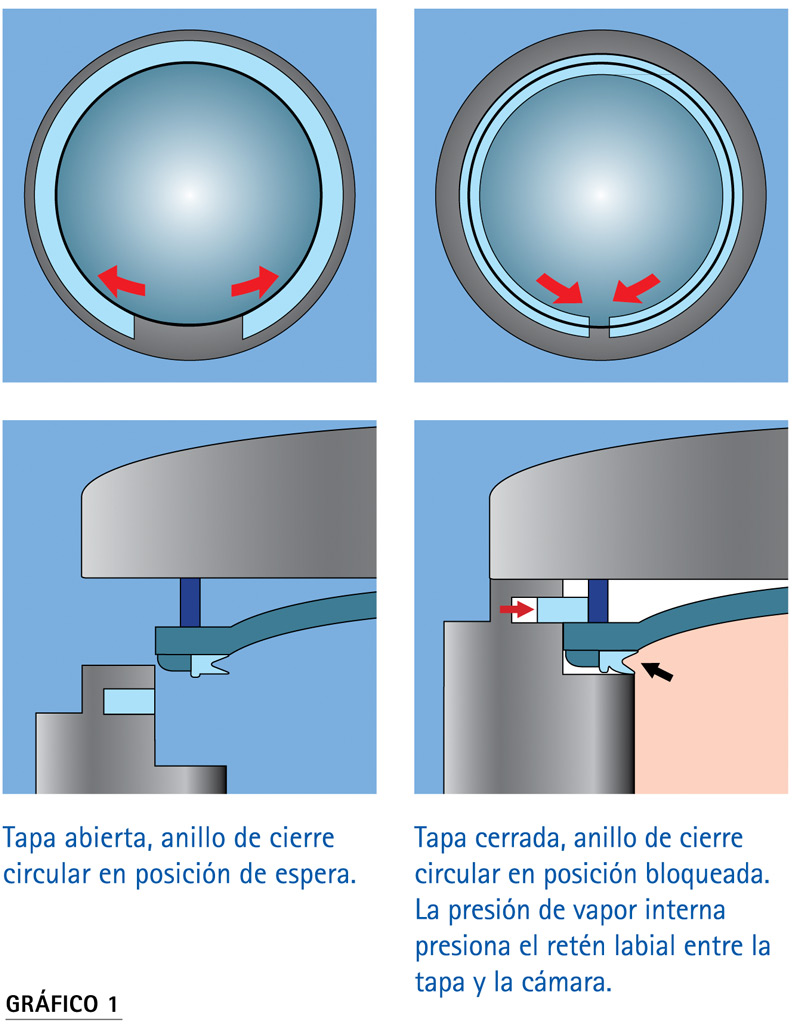

Sistema Automático de Cierre de Puerta
Sencillo y seguro: al aplicar una ligera presión la tapa se cierra automáticamente mediante un sistema de anillo circular. La estanqueidad queda garantizada con fiabilidad gracias a un retén labial especial de silicona resistente al calor.
Apertura de Puertas Automática
La apertura de la tapa se lleva a cabo automáticamente, ya sea pulsando un botón o bien como en las series de modelos VX/DX y VE/DE al finalizar el programa. La apertura automática de la tapa está limitada a un ángulo de aprox. 15°, de manera que no existe peligro de re-contaminación desde el exterior.

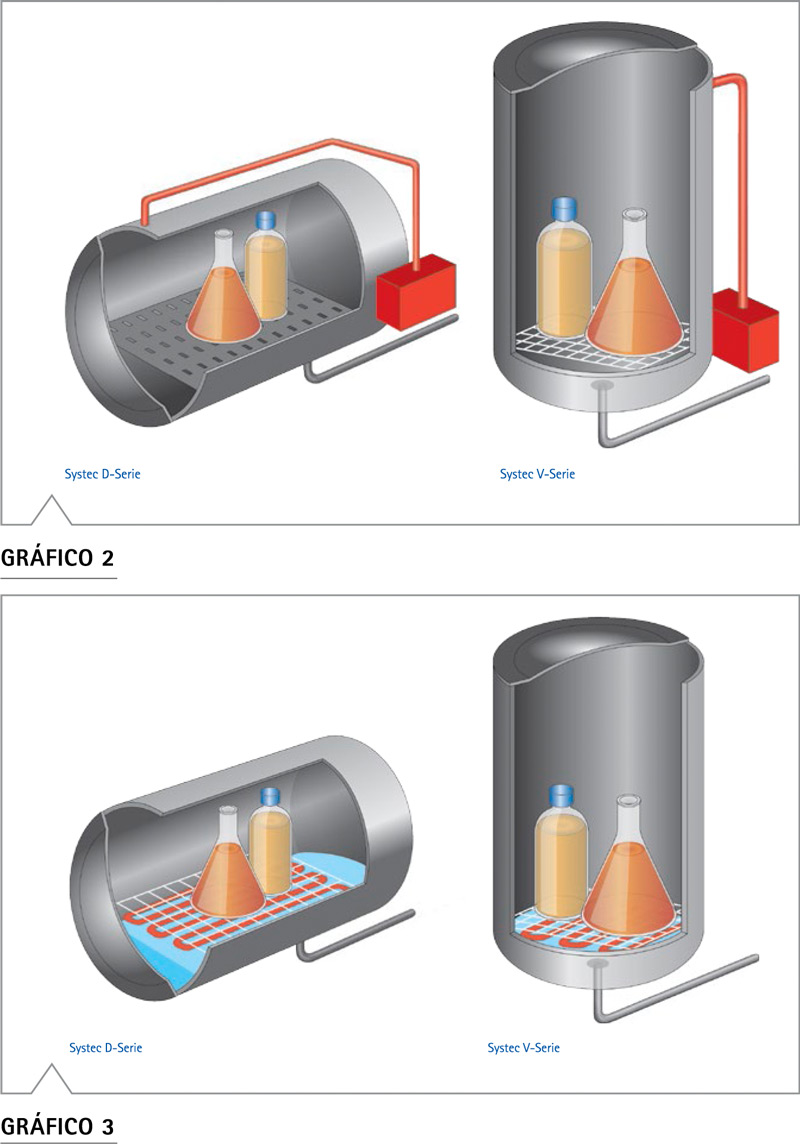

Generación de Vapor Systec
Generación de Vapor mediante Caldera de Vapor
La carcasa incorpora un generador de vapor separado.
Ventajas:
- La cámara no dispone de elementos calefactores internos ni de depósito de agua sucia
- En tan solo 10 minutos de tiempo de calentamiento se alcanzan ya los 121°C con la cámara vacía
- Mejor purga de aire gracias al desplazamiento del aire con su gravitación natural hacia abajo
- Mejor precisión ±0.3 K con la cámara vacía
- Rápida refrigeración dado que no hay agua caliente en la cámara
Generación de Vapor Convencional
Este sistema incorpora potentes elementos calefactores en el fondo directamente de la cámara de esterilización. El agua de alimentación para la generación de vapor puede llenarse manualmente y en la serie de modelos VE y DE también se puede llenar manual o automáticamente.
Condensación en Lugar de Expulsar Vapor
El vapor de escape se condensa previamente mediante un sistema de refrigeración regulado automáticamente con un sensor de temperatura PT-100. De este modo se evitan los malos olores y se protegen de daños los tubos de desagüe de plástico.
Regulación Óptima de Procesos
Manejo mediante Pantalla Digital
En todos los modelos Systec V-Serie y D-Serie el manejo se lleva a cabo de serie mediante un teclado de membrana con confirmación acústica y una gran pantalla digital de fácil lectura. Ubicación ergonómica con un manejo lógico y sencillo.
El control por microprocesador desarrollado específicamente asume todas las funciones de regulación y control. Además de la presión de vapor, temperatura y tiempo de esterilización también están disponibles otras opciones como refrigeración acelerada rápida, vacío previo o posterior y función de secado.

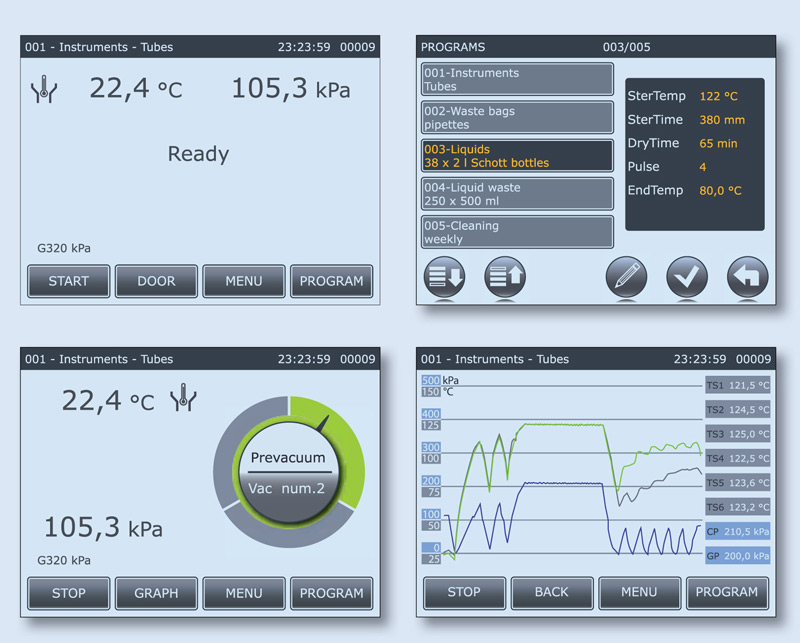

Manejo mediante Pantalla Táctil (Opcional)
Manejo más rápido y sencillo mediante una extraordinaria pantalla de 5.7 pulgadas equipada con función táctil. Están disponibles 7 programas predefinidos y pueden ampliarse por el usuario hasta 100 programas.
Documentación y Trazabilidad
Impresora Integrada
Opción impresora integrada para la documentación del tipo de programa, número de ciclo, fecha/hora, variación de la temperatura, evolución de la presión y fase de esterilización.
Software de Documentación Systec ADS
Con interfaz RS-232 para conexión directa a un PC o para conexión a una red Ethernet. Software especial para Windows para documentar todos los procesos y datos de flujo como la presión, temperatura, tiempo, y esterilización incluyendo diagramas de la fase correspondiente.
Tarjeta SD para Documentación
Documentación completa de hasta 10.000 ciclos de esterilización mediante una ranura para tarjetas opcional integrada, inclusive tarjeta de memoria SD (1024MB).
Software FDA 21 CFR Parte 11
Documentación opcional para los modelos VX de Systec (a partir de un volumen de cámara de 65 litros) en combinación con la pantalla táctil opcional. Descarga de los datos del proceso y AuditTrail de los autoclaves. La solución garantiza la documentación conforme a las reglas de la normativa 21 CFR parte 11.
Esterilización de Líquidos: Proceso Optimizado

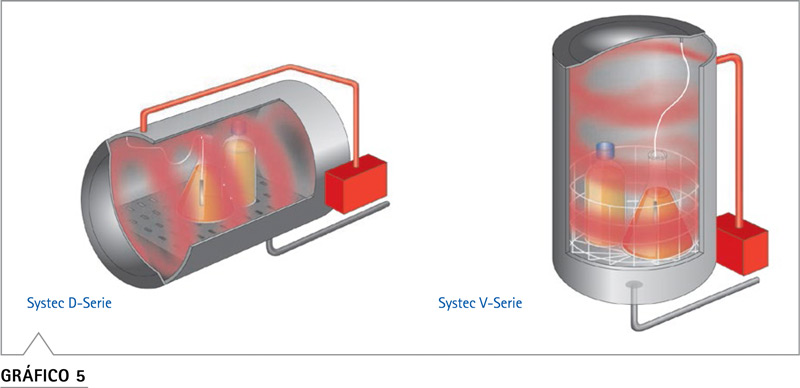

Fase de Calentamiento
El tiempo de esterilización actual de, p. ej., 15 minutos a 121°C representa solo una parte del tiempo del ciclo total de la operación del autoclave. Especialmente a la hora de esterilizar líquidos, el tiempo de calentamiento y de refrigeración es muy superior.
Los autoclaves Systec mediante el sistema de regulación de temperatura y presión combinada, aumentan la presión de la cámara durante la fase de calentamiento. El resultado: una adecuación de temperatura muy rápida de los líquidos con un tiempo de calentamiento más corto (hasta un 50% más corto).
Enfriamiento Convencional vs. Enfriamiento Rápido
El proceso de enfriamiento o descenso posterior de la temperatura para líquidos es muy lento, dado que el calor por debajo de 100°C sin una refrigeración activa y rápida, solo puede reducirse mediante radiación a través del aislamiento de la cámara.
Las nuevas técnicas de enfriamiento acelerado de Systec permiten que pueda acortarse drásticamente todo el tiempo del lote. ¡De este modo se consiguen ahorrar varias horas!

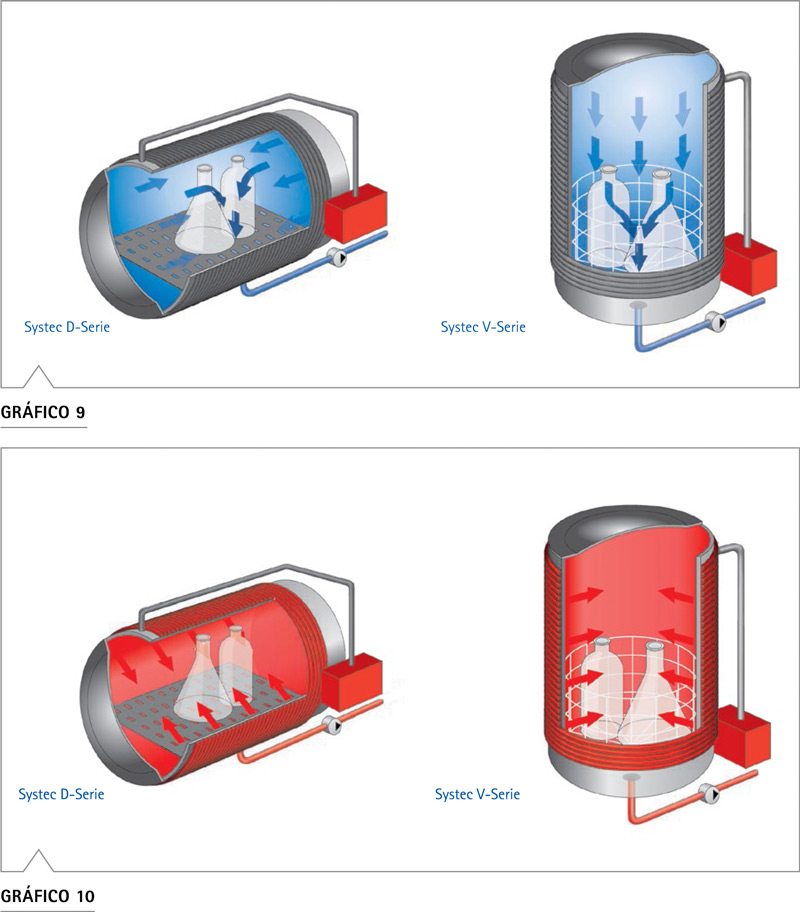

Opciones de Enfriamiento Acelerado
- Enfriamiento acelerado por ventilación de aire ambiente

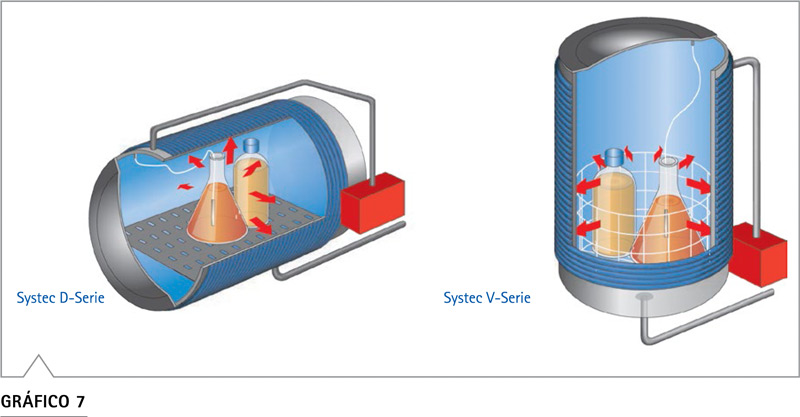

- Enfriamiento acelerado mediante camisa de agua de red
- Enfriamiento acelerado mediante camisa de agua con inyección de aire estéril a presión
- Ventilador radial para circulación de aire (reducción hasta 70%)
- Ultracooler (reducción hasta 90%)
- Enfriamiento por rociado mediante agua esterilizada
Esterilización de Cuerpos Sólidos y Desechos
Equipo de Vacío
Los cuerpos sólidos típicos son puntas de pipeta, artículos de cristal vacíos y desechos en bolsas así como materiales porosos como filtros o textiles. El equipo de vacío sirve para un purgado de aire efectivo a fin de que el vapor también pueda penetrar bien.
Super Secado – Superdry
Esta opción aumenta la eficiencia del secado de cuerpos sólidos y materiales de esterilización porosos como filtros y textiles. Se alcanza un nivel de secado más profundo permitiendo prescindir del secado ulterior en un armario o estufa de secado separado.

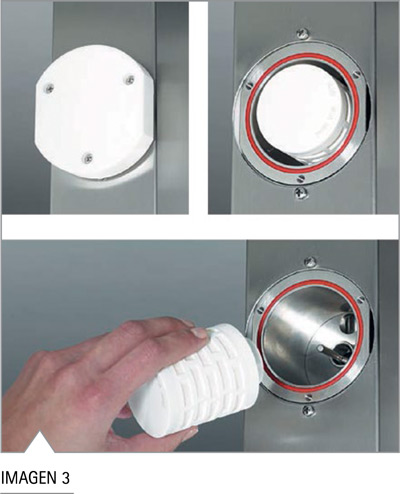

Filtración de Aire de Salida
Para la esterilización de sustancias peligrosas biológicas, las autoclaves Systec pueden equiparse con una filtración de aire de salida opcional. Los filtros esterilizadores constan de un cartucho filtrante con membrana PTFE, tamaño de poro 0.2 μm.
Accesorios y Sistemas Modulares

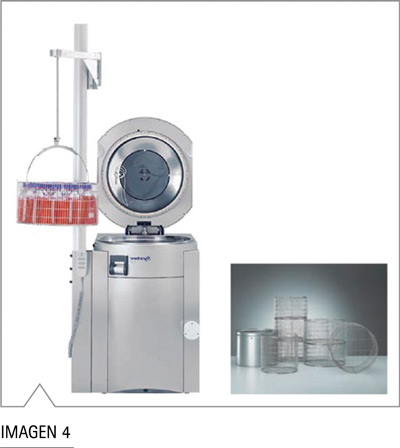

Para Serie V: Dispositivo de Elevación
Gracias a este dispositivo de elevación electromotor con brazo de giro, la carga y retirada de material pesado resulta realmente fácil. Elevar y bajar fácilmente con un botón dispuesto en un teclado móvil.
Para Serie D: Mesas de Soporte
Cada autoclave del modelo Systec D-Serie dispone de una mesa apropiada. De serie con una altura de 72 cm para que el autoclave siempre esté en posición correcta para un manejo cómodo.
Carros de Transporte y Carga
La alimentación de los grandes autoclaves se lleva a cabo de manera más segura y cómoda gracias a carros de alimentación especiales. El material que vaya a esterilizarse se dispone en el carro sobre una plataforma móvil que se acopla.
Estantes y Bandejas
Para un aprovechamiento óptimo del espacio, es posible equipar cada autoclave opcionalmente con un rack de varios estantes. Todas las piezas están fabricadas completamente en acero inoxidable.
Desarrollos Especiales para Aplicaciones Específicas
Equipos y Programas Adicionales
Por ejemplo para la industria alimentaria y la esterilización de líquidos en recipientes cerrados:
- Equipo y programa para esterilización en mezcla de vapor/aire
- Equipo y programa para esterilización con rociado de agua caliente
Construcciones Especiales
Desarrollo y construcción de sistemas modificados como autoclaves con sistema dual, equipos para simulación de medio ambiente con programas para tests continuos de hasta 99 días, generación de vapor/calor, generación de presión y calor, calentamiento y refrigeración en ciclos repetitivos.
Normativas y Certificaciones
Los autoclaves Systec cumplen las siguientes normas y disposiciones:
Recipiente a presión:
- Directiva de Equipos a Presión 2014/68/EU
- ASME Boiler & Pressure Vessel Code, Section VIII, Division 1
- China Stamp
Otras directivas:
- Directiva de baja tensión 2014/35 EU
- 2014/30/EU sobre compatibilidad electromagnética
- Directiva de máquinas 2006/42/EC
