Testo Saveris 2: data loggers wifi de temperatura y humedad
Saveris 2 es una familia de data loggers (registradores de datos) inalámbricos de temperatura y humedad de Testo. Permiten realizar mediciones automatizadas a intervalos regulares, se conectan a internet mediante wifi y envían las mediciones a la nube Testo, desde la cual pueden consultarse.
Los registradores Saveris 2 miden temperatura, o temperatura y humedad relativa, con sensores internos o sondas externas conectables. Las sondas de temperatura y humedad relativa también calculan punto de rocío ambiente y humedad absoluta.
Gráfico 1: Funcionamiento de Saveris 2.
En conjunto pueden medir temperaturas en un rango total de -200°C a 1350°C con las sondas conectables adecuadas, y condiciones ambientales de temperatura y humedad sin condensación. Esto permite adaptar los loggers tanto a procesos industriales como al monitoreo de la cadena de frío en depósitos, heladeras, freezers y muchas aplicaciones más.
Con el Saveris 2, el usuario no necesita conectar los dispositivos a la PC para descargar datos periódicamente. Las mediciones se recolectan automáticamente, y es posible obtener reportes automáticos y alarmas vía e-mail, entre otras ventajas.
El registrador de datos automatiza la adquisición de los datos de medición a partir de sensores alojados dentro de la unidad (canales internos) o sondas externas enchufables. Posee memoria interna, display amplio para ver las mediciones in situ y módulo de comunicación wifi.
Gráfico 2: Familia de registradores de datos Saveris 2.
¿Canal interno o canal externo?
Los data loggers con canal interno (Saveris 2-T1 y Saveris 2-H1) permiten monitorear condiciones ambientales de temperatura, o humedad y temperatura, con sensores incorporados. Son más económicos y no requieren sonda externa, pero están limitados al rango de trabajo del data logger (-30°C a 50°C), determinado por los componentes electrónicos y las baterías. Además, las paredes metálicas representan barreras para la señal wifi, por lo que los registradores con canal interno no son apropiados para medir online en heladeras y freezers. Para salas grandes refrigeradas, puede colocarse un router wifi dentro de la cámara con conexión cableada Ethernet desde afuera. El canal interno también responde más lento que una sonda externa, ya que todo el cuerpo del equipo debe variar su temperatura para reflejar un cambio.

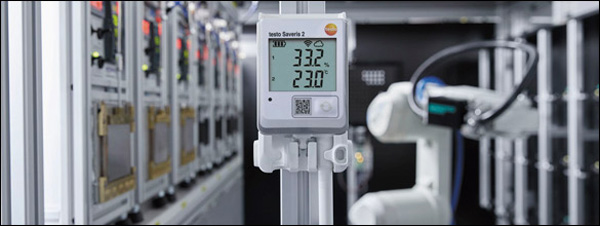

Los registradores de canal interno son apropiados para medir temperatura y humedad o solo temperatura en depósitos, data centers, farmacias, salas con productos sensibles, oficinas, locales de comida y todo punto de medición entre -30°C y 50°C en atmósferas no agresivas con señal wifi disponible.
Los data loggers con canales externos requieren la conexión de una sonda externa, lo que permite independizar el rango de medición del rango de trabajo del data logger. De esta forma es posible colocar el data logger fuera del punto de medición, a temperatura ambiente y en un lugar donde la señal wifi pueda transmitirse. Por ejemplo, para medir temperatura dentro de un horno a 200°C o de un ultrafreezer a -80°C, se puede utilizar un data logger con canales externos y sondas cableadas: solo las sondas estarían dentro del horno o del ultrafreezer mientras el data logger permanece afuera, con el display a la vista y accesible por wifi.
La selección de la sonda debe realizarse según el sensor que posea y las características requeridas para la medición. A continuación se presenta una comparativa general entre las tecnologías de medición de temperatura más usadas para Saveris 2. El sensor de humedad es siempre capacitivo.

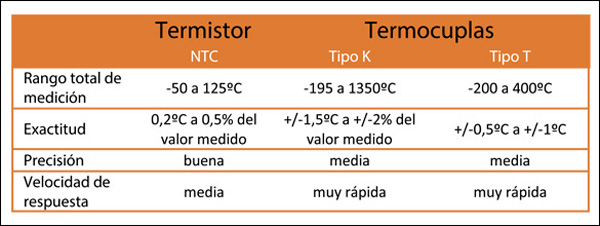

Gráfico 3: Comparativa de tecnologías de medición de temperatura.
El rango de medición queda determinado por el rango del canal y el rango de la sonda, el menor de los dos. La exactitud de la medición es la suma de la exactitud del logger y la exactitud de la sonda.
Ver Gráficos 4A, 4B y 4C.

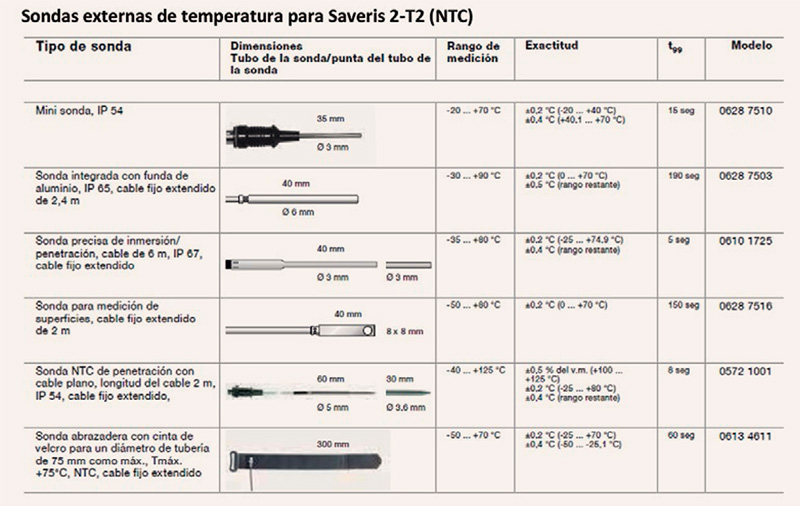

Gráfico 4A: Sondas externas de temperatura para Saveris 2-T2 (NTC).
Gráfico 4B: Sondas externas de temperatura para Saveris 2-T3 (termocuplas).
Gráfico 4C: Sondas externas de humedad y temperatura para Saveris 2-H2.
Almacenamiento de datos
Para monitoreo de condiciones ambientales con canal interno, las características básicas de la nube están disponibles de forma gratuita con la licencia Basic. Opcionalmente, la licencia Advanced ofrece funciones adicionales con un pequeño costo mensual por registrador.
Para comenzar a utilizar el registrador solo se necesita el equipo, la sonda externa (si corresponde) y acceso a la nube Testo mediante wifi. La puesta en marcha, configuración y obtención de mediciones se realiza vía web desde la nube, sin necesidad de instalar ningún software.
Los datos se almacenan en la memoria del registrador y en la nube Testo, a la que puede accederse desde cualquier dispositivo con conexión a internet (Chrome, Firefox, Internet Explorer, Opera) tanto desde PC de escritorio o laptop como desde smartphone o tablet. Esto reduce el costo de inversión en servidores, licencias de bases de datos y tareas de mantenimiento.
En la nube, la información puede visualizarse como tabla con mediciones por fecha y hora, gráfico correspondiente y listado de alarmas. También es posible emitir reportes en formato PDF. Con la licencia Basic se accede a los últimos 3 meses de mediciones; con la licencia Advanced, a los últimos 24 meses.
Gráfico 5: Visualización de la información en la nube.

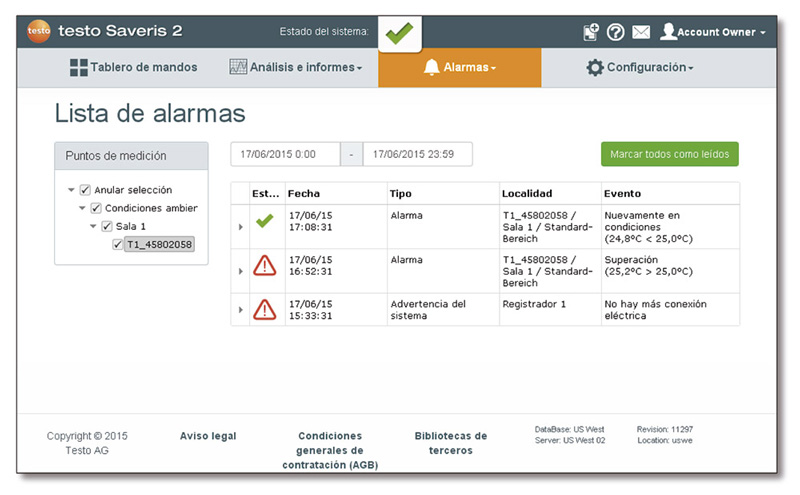

Gráfico 6: Visualización de las alarmas en la nube.
Condiciones de alarma y advertencias
Los Saveris 2 de solo temperatura tienen alarmas por límite inferior y superior de temperatura. Los modelos de humedad y temperatura agregan alarmas por límite inferior y superior de humedad relativa, humedad absoluta y punto de rocío.
Las alarmas se envían automáticamente por mail y, opcionalmente, por SMS para las licencias Advanced. Las advertencias del sistema indican batería próxima a agotarse, interrupción del suministro externo o corte de la conexión wifi. Son configurables por logger y es posible agrupar loggers para una misma configuración.
Pueden crearse alarmas o advertencias para grupos de registradores y asignar receptores específicos, de modo que las alarmas por fuera de límites lleguen al responsable de cada sector y las advertencias de batería baja o corte de energía al sector de mantenimiento.
La alarma se dispara una vez al superar los límites y el sistema informa también cuando se restablece la condición normal. La alarma permanece pendiente en el listado hasta que el usuario la marque como leída. Se recibirá una nueva alarma solo si hubo restablecimiento y luego un nuevo desvío. Opcionalmente, puede enviarse también una notificación al restablecerse la condición normal; esta opción puede deshabilitarse para reducir el consumo de SMS.
Gráfico 7: Condiciones de las alarmas y advertencias.
Autonomía del sistema
Cada data logger puede alimentarse mediante 4 pilas AA o mediante fuente externa de 5V (cable microUSB-ficha tipo A; fuente opcional Testo código 0572 2020). A 25°C con intervalo de medición de 15 minutos, intervalo de comunicación diario de 15 minutos y nocturno de 90 minutos, las pilas duran aproximadamente 2 años. Para temperaturas por debajo de -10°C se recomiendan pilas tipo AA L91, con buena performance a bajas temperaturas (las alcalinas comunes se descargarían rápidamente).
Con alimentación externa se elimina el recambio de pilas, aunque requiere disponibilidad de red eléctrica en el emplazamiento. Un corte de suministro implica la interrupción del monitoreo en ese lapso. Es posible usar ambas alimentaciones en forma dual: la fuente externa como principal y las baterías como backup ante corte de luz, evitando pérdida de mediciones.
Si se interrumpe la conexión wifi, el registrador funciona de forma autónoma almacenando mediciones en su memoria interna (10.000 mediciones por canal). Con un intervalo de medición de 15 minutos, esto representa más de 100 días de mediciones offline. Cuando se restablece la conexión, el registrador envía todas las mediciones pendientes a la nube, sin generar interrupciones en el registro.
El Saveris 2 no reemplaza al Saveris 1, ya que responden a concepciones distintas. El Saveris 1 está orientado a monitoreo industrial avanzado con gran cantidad de sensores, transmisores de distintos parámetros y funcionamiento mediante sondas de radio y componentes Ethernet, con almacenamiento local en servidores del cliente en base de datos SQL dentro de la Intranet de la empresa.
El Saveris 2 está concebido para clientes que puedan descentralizar el almacenamiento de mediciones en la nube y dispongan de wifi preexistente o les resulte más económico montar una red wifi que una red Ethernet cableada. Sus usuarios típicos incluyen el sector alimentario (frigoríficos, panificadoras, restaurants, locales de comidas rápidas), centros de cómputo, depósitos, pequeñas industrias, cadenas de locales, droguerías, laboratorios, clínicas y cualquier empresa que pueda beneficiarse del registro en la nube.
